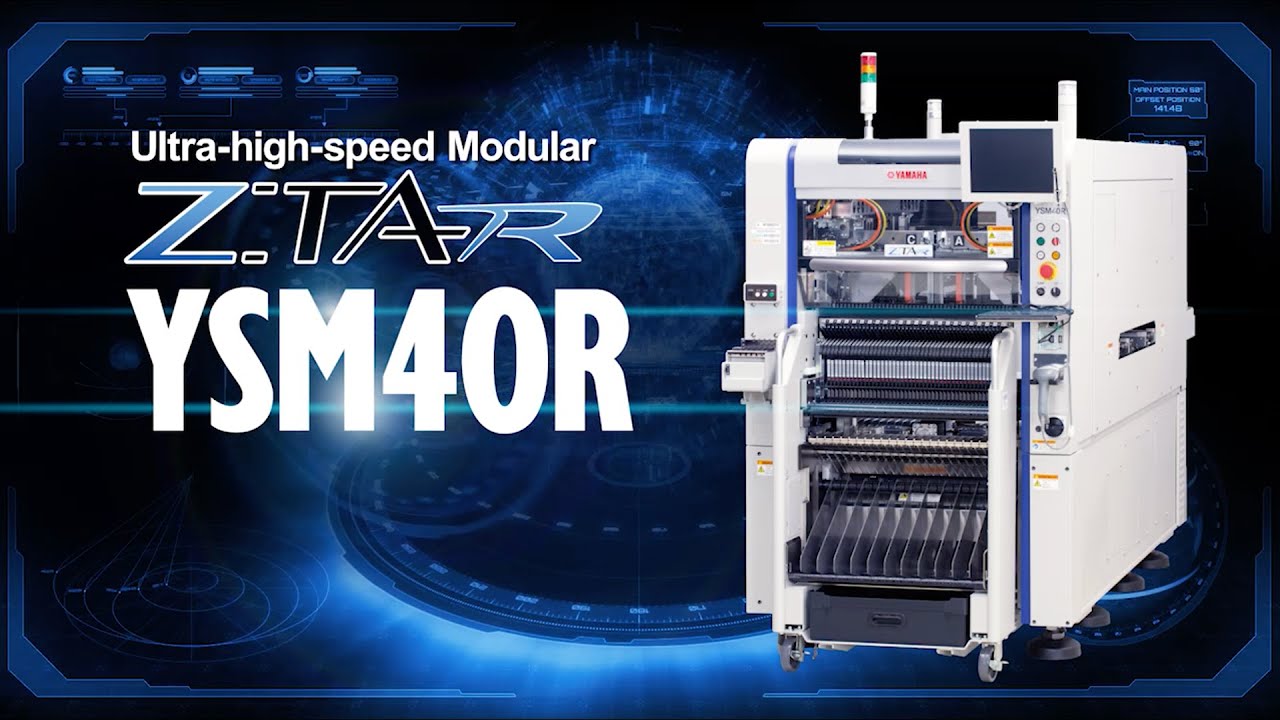

Yamaha YSM40R

Ultra nagy sebességű moduláris ültető

Bemutatás

Az YSM40R beültető a piacon elérhető leggyorsabb négyfejes beültetőgép, amely egy időben négy nagyméretű panelt képes párhuzamosan ültetni 200 000 CPH sebességgel, mindezt 1 méteren. Ezt a modellt kifejezetten olyan nagy volumenű gyártáshoz ajánljuk, ahol a chip- vagy LED-alkatrészek robusztus mennyiségű elhelyezésére van szükség. Az YSM40R berendezés a Yamaha dual lane gyártósorok egy rövid toldásaként is működhet, ahol 1 méteres terület áráért 200KCPH sebességet lehet nyerni, mindent a gyártósor optimális egyensúlyának fenntartása mellett.

Az elhelyezendő alkatrészektől függően háromféle fej áll rendelkezésre, de a gép maximális sebességének kihasználásához általában az RS fejet ajánljuk.

Részletek

Kivételesen nagy sebesség kompakt mérethez képest
4 tengelyes, 4 fejes kialakítás
Opcionális RS nagysebességű fej és MU rugalmas fej
Kétsávos szállítórendszer
Független és vegyes üzemmódú működés
Nagyméretű panelek kezelésére való képesség
Csökkentett karbantartási követelmények
Nagymértékben kompatibilis az YSM és YRM dual lane ültetőkkel
Nyomon-követhetőség
LED binning

Paraméterek

Alkalmazható nyomtatott áramköri lap mérete:
- Minimum: L50 x W50 mm
- Maximum: L700 x W460 mm
Alkalmazható alkatrészek:
- RS nagysebességű fej: Ø 6,5 mm-ig, max. magasság: 2 mm
- MU multi fej: 45 × 60 mm-ig, max. magasság: 15 mm
Szerelési pontosság: ±0,035 mm (±0,025 mm); Cpk ≥ 1,0 (3σ)
Szerelési sebesség:
- 4 x RS fej: 200,000 CPH (IPC 9850: 140,000 CPH)
- 4 x MU fej: 116,000 CPH (IPC 9850: 80,000 CPH)
Alkatrész adagolók száma:
- Max. 80 adagoló RS fejekkel
- Max. 88 adagoló MU fejekkel
- Max. 84 adagoló 2 x RS és 2 x MU fejjel
Tápegység: AC 200/208/220/240/380/400/416V ±10%
Levegőellátás: 0,45 MPa vagy több, tiszta és száraz állapotban
Külső méretek: L1,000 × W2,100 × H1,550 mm (kitüremkedések nélkül)
Tömeg: Kb. 2,100 kg
