Yamaha YRP10e

Nagy teljesítményű kompakt stencilnyomtató

Bemutatás

A Yamaha YRP10e a YCP10 közvetlen utódja, egy új generációs nyomtató, amely a nagyobb testvérmodell, az autóipari felhasználásra tervezett YRP10 szinte minden csúcskategóriás funkcióját magában hordozza. A YRP10e csúcsteljesítményt és fejlett automatizálási lehetőségeket kínál kompakt, költséghatékony kivitelben.

A készülék olyan innovatív megoldásokat tartalmaz, mint a háromszakaszos konvejorpálya, az egyszerűsített párhuzamos tisztítási folyamat, mechanikus megállító egység, valamint univerzális stencilrögzítő rendszer. ±30 µm @ 6σ nyomtatási pontosságával a YRP10e stabil, ismételhető eredményeket biztosít a legigényesebb SMT gyártósorokon is.

A YRP10-hez hasonlóan ez a modell is rendelkezik a Yamaha szabadalmaztatott 3S (Swing Single Squeegee) nyomtatófejével, amely lehetővé teszi a nyomtatási szög dinamikus szabályozását a forraszpaszta optimális feltöltése érdekében, felesleges nyomás alkalmazása nélkül. A vákuumos stencilrögzítés bármely irányban elmozdulásmentes nyomtatást garantál, a rendszer pedig támogatja a Yamaha „belly roll” törlési üzemmódját a hatékonyság növelése érdekében.

A YRP10e beépített 2D ellenőrző kamerával is rendelkezik, amely valós idejű pasztaellenőrzést tesz lehetővé, valamint támogatja az automatikus újranyomtatást hibák észlelése esetén. Egyedülálló funkciója a Yamaha szabadalmaztatott Overprint technológiája, amely automatikus beállítást és újranyomtatást tesz lehetővé, így már a termékváltás utáni első panel is tökéletes illesztéssel és nyomtatási minőséggel készülhet el.

A sebesség, megbízhatóság és precizitás jegyében tervezett YRP10e ideális választás azoknak a gyártóknak, akik többet várnak el egy középkategóriás nyomtatótól, anélkül hogy lemondanának egy prémium rendszer képességeiről.

Részletek

  • továbbfejlesztett 3SR nyomtatókés megnövelt paszta-görgetési képességgel a stencil élettartamának meghosszabbítása érdekében
  • nagy pontosságú nyomtatás: μ±6σ : ±30 μm, Cpk≧2,0 (CeTaQ mérés alapján)
  • átváltási és tisztítási idők csökkentése
  • univerzális stencilbefogó kialakítás
  • nyomtatási nyomás visszacsatolás
  • Overprint / Belly roll funkciók
  • stencilkezelés 29” és 23” méretek között
  • vákuumos stencilrögzítés
  • 2,5 mm-es osztás támogatása
  • megnövelt tisztítószövet-hossz
  • Gerber képimportálás
  • felhasználóbarát grafikus kezelőfelület (GUI)
  • SEMI-SMT ELS kompatibilitás

Termékopciók

  • Forraszanyag-maradvány mennyiségének érzékelése
  • Háromszakaszos konvejorpálya
  • Anyagkezelés és nyomonkövetés

Paraméterek

  • Alkalmazható PCB méret: L50 x W50mm to L510 x W510mm
  • Alap ciklusidő (nyomtatás nélkül): 6.0sec
  • Alkalmazható stencil méretek: 750 x 750, 750 x 650, 736 x 736, 650 x 550, 600 x 550, 584 x 584, 550 x 650
  • Áramellátás: egyfázisú AC200/208/220/230±20V 50/60Hz
  • Levegőellátás: over 0.45 MPa, tiszta és száraz állapotban
  • Külső méretek: L1,640 x W1,840 x H1,525mm
  • Súly: cca. 1,710㎏ (Main unit only)

Product showcase videos

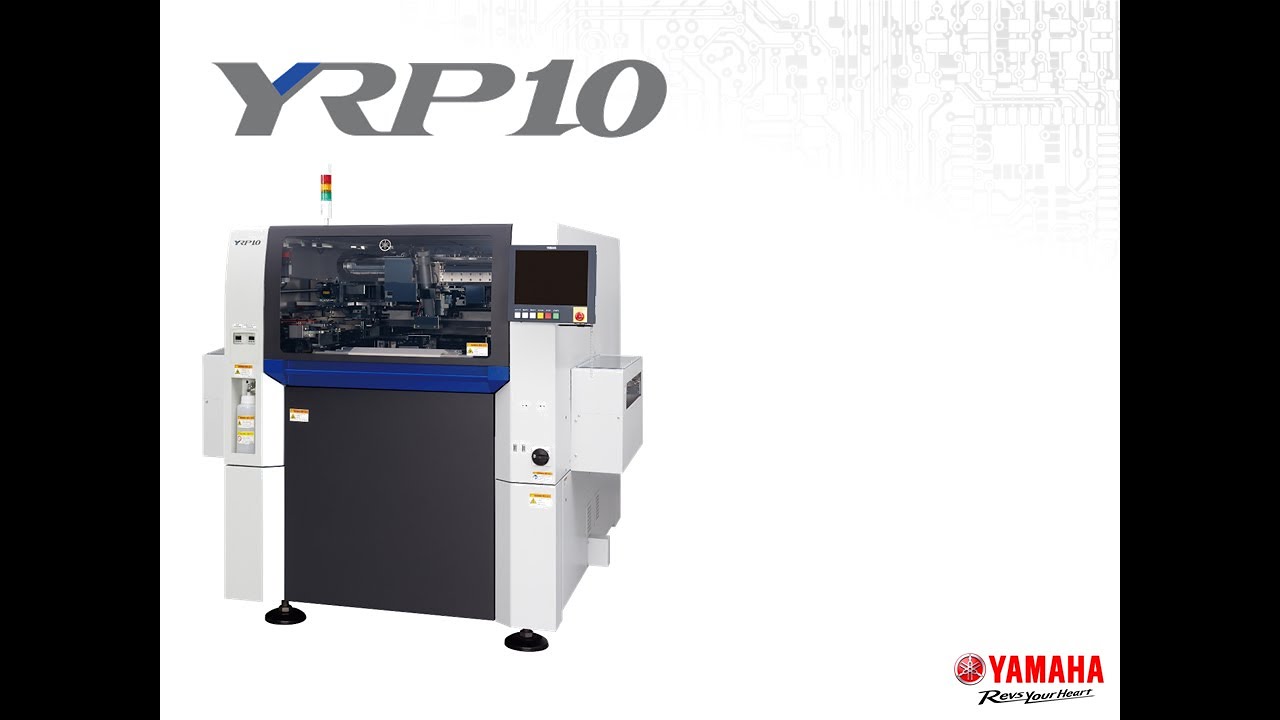

Yamaha YRP10e
