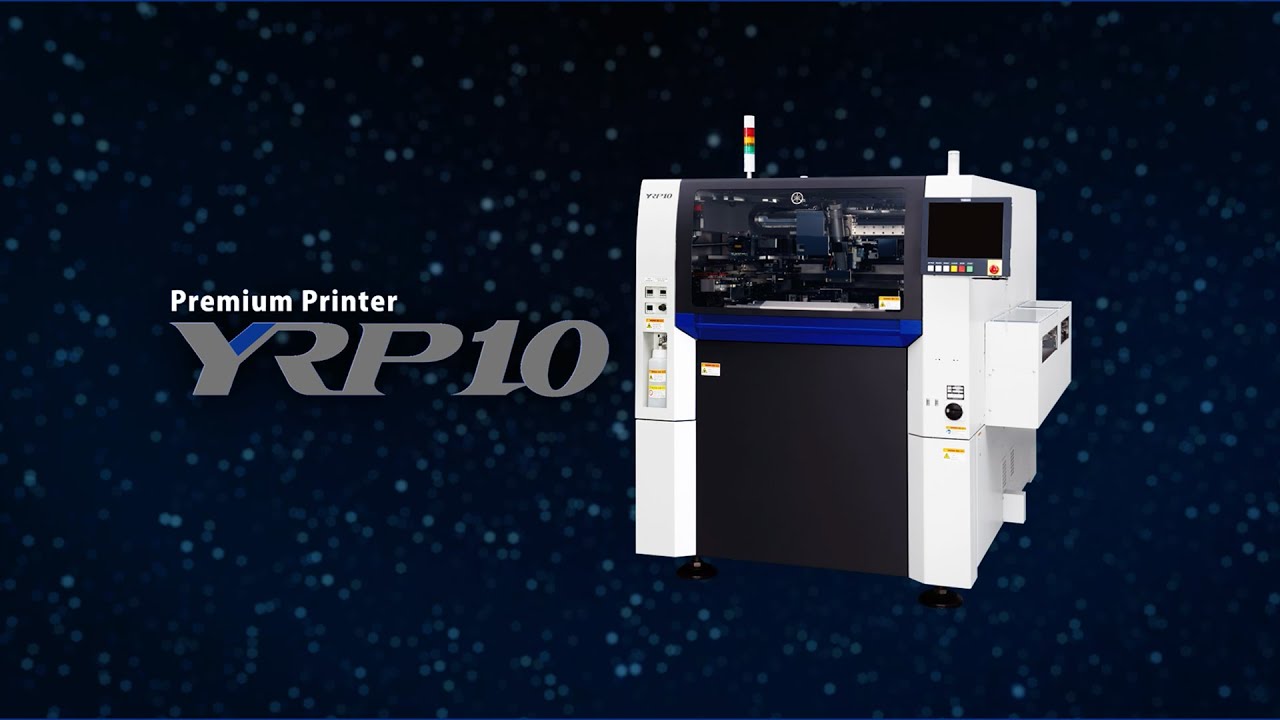

Yamaha YRP10

Nagy sebességű, kiváló minőségű stencilnyomtató

Bemutatás

A Yamaha YRP10 a Yamaha korábbi csúcskategóriás nyomtatójának továbbfejlesztett változata, amely örökölte és továbbfejlesztette elődje automatikus kapcsolási funkcióit, mint például a stencilcsere , a dedikált alátámasztás cseréje, a pasztaadagolás és a stencilek közötti pasztaátvitel. Sebessége és nyomtatási minősége kiváló: 6 másodperc alatt végzi a nyomtatást ± 16 µm pontossággal, ezt µ±6σ pontosságon belül tartva. Mindezt a CeTaQ gépképességmérés igazolja. Az YRP10 nyomtató egysávos és kétsávos konfigurációban is kapható.

A Yamaha nyomtatók különlegessége a 3S nyomtatófej, amely lehetővé teszi a nyomtatási szög dinamikus és folyamat-specifikus beállítását, ezáltal jobb kitöltést ér el a nyomógép nyomásának növelése nélkül. A vákuumos stencilrögzítés a nyomtatási iránytól függetlenül biztosítja az offsetmentes pasztanyomatokat. A beépített ellenőrző kamerával képes a 2D paszta ellenőrzésére és hibás nyomtatás esetén újranyomtatás indítására.

Részletek

Programozható nyomtatókés nyomtatási szög és sebesség az ideális beállításra, hogy a használt forraszanyagnak megfelelő optimális nyomtatási körülményeket biztosítson.

A stencil vákuum mechanizmusa következetes, nagy pontosságú nyomtatást biztosít, a stencil megereszkedése nélkül. A beállítási időt is drasztikusan csökkenti, mivel nincs szükség offset bevitelre az előre-hátra nyomtatási mozgás során.

Támogatja a teljes körű, profi szintű vizsgálatokat a dedikált kamerával. A vizsgálati eredmények visszajelzése lehetővé teszi a felülnyomtatást és a stencil tisztítását.

Lehetőség van akár 200 pin elrendezésére is.Az 5 mm-es osztású mátrixlemez mellett opcionálisan 2,5 mm-es osztású, nagyobb elrendezési szabadsággal rendelkező mátrixlemez is rendelhető.

A Yamaha YRP10 főbb jellemzői:

non-stop működés
29„-tól 23”-ig terjedő stencilkezelés
vákuumos sablonzáró
továbbfejlesztett 3SR nyomtatókés a megnövelt pasztagördülési képességgel a hosszabb stencil élettartam érdekében
anyagkezelés és -követés
2,5 mm-es osztás támogatása
Kétsávos konfiguráció
Gerber kép importálása
megnövelt oldószertartály
áramvonalas felhasználói felület
SEMI-SMT ELS-képes

Termék opciók

paszta tapadás megelőzése
széles látószögű 2D ellenőrző kamera
mechanikus panel stopper
paszta mennyiségi érzékelő

Paraméterek

Alkalmazható PCB Single lane : L510 x W510mm és L50 x W50mm között
Dual lane : L420 x W330mm és L50 x W50mm között
Nyomtatófejek 3S fej (3S : Swing Single Squeegee)
Nyomtatási pontosság Helymegismétlési pontosság (±6σ) : ±8 μm Cp≧2.0
Nyomtatási pontosság (μ±6σ) : ±16 μm Cpk≧2.0 Megjegyzés
Core ciklusidő
(a nyomtatást nem tartalmazza) 6mp
Alkalmazható sablonméret L750 x W750mm, L736 x W736mm (29″), L750 x W650mm, L650 x W550mm.
L600 x W550mm, L550 x W650mm, L584 x W584mm (23″)
Tápellátás Egyfázisú AC 200-230V +/-20V
Levegőellátás forrása 0,4MPa vagy több
Külső méret
(a kiálló részek nélkül) L1,640 x W1,840 x H1,525mm (Single lane szabványos specifikáció)
L3,560 x W2,300 x H1,525mm (dual lane specifikáció)
Súly Nyomtató: kb. 1,710 kg
Keresztirányú szállítószalag: kb. 450 kg
