Yamaha VP-01G-Y

3D forraszpaszta ellenőrző állomás

Bemutatás

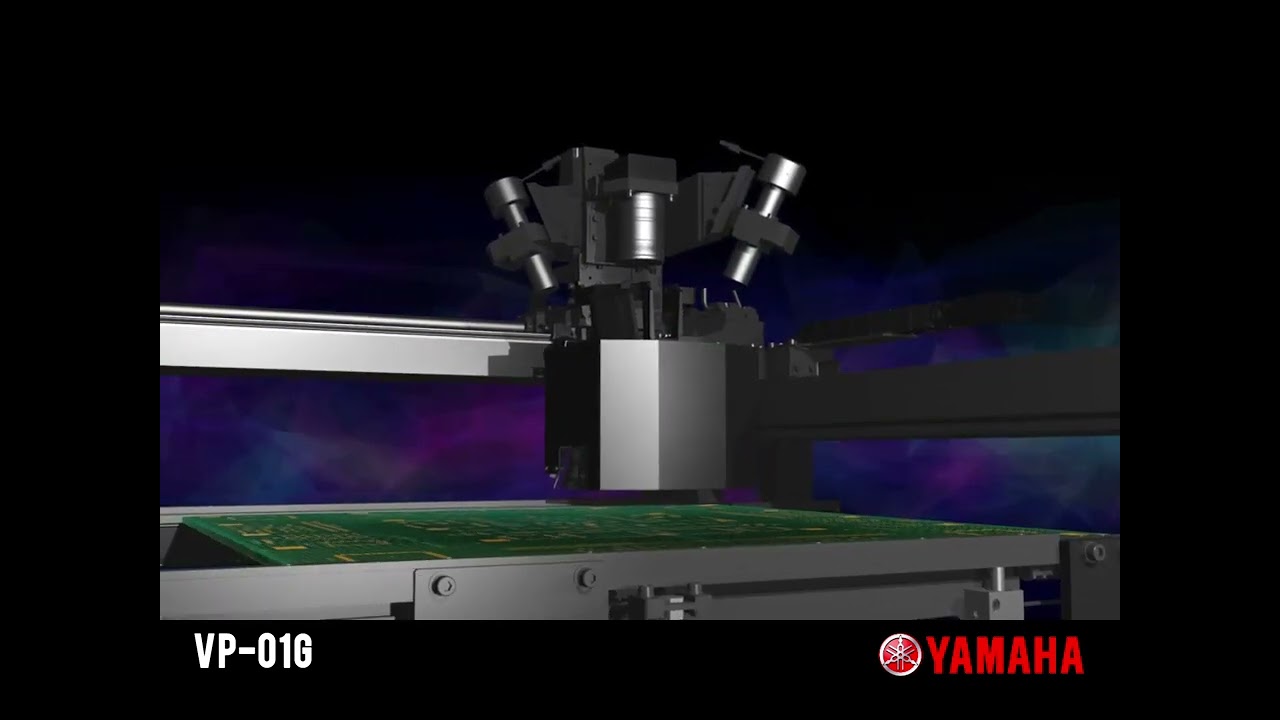

A Yamaha VP-01G-Y 3D pasztaellenőrző állomás a Yamaha teljes gyártósor megoldásának nélkülözhetetlen eleme. Moire-technológiás képalkotó rendszerével dinamikusan állítható felbontással képes a gyártósor sebességével mérni a paramétereket, és érzékelni a nyomtatott áramköri lap felületén lévő ragasztót vagy idegen anyagokat. A 2D és 3D képalkotó rendszereket egy speciális algoritmussal kombinálva a legalacsonyabb pasztamagasságot is képes mérni, akár 15 μm magasságtól. Az M2M-kommunikáció révén a gyártósor más berendezéseivel valós időben kommunikál, termékinformációt mint programnév, badmark, barcode automatikusan továbbküldi a soron következő gépnek továbbá a pasztanyomtónak visszajelzést ad a mért paszta offszetről vagy épp stenciltörlési igényt generál.

Részletek

24” monitor
Offline programozó állomás
Win 10
PCB torzulás kompenzáció
3D forrasztási nyomtatás ellenőrzése
Idegen anyagok ellenőrzése
3D ragasztó ellenőrzése
Dinamikus felbontás
Nagy pontosságú 2D kontúrkivonatolás
Nagy pontosságú 3D ellenőrzések egy egyedülálló 3 lépéses algoritmus alkalmazásával
Támogatja a nagy sebességű és nagy felbontású vizsgálatokat egy gépben
Automatikus átállás
Feedback és FeedForward funkciók
Program létrehozása diszpenzáló programból

Termékopciók

Dupla projector
IPC-CFX protokol

Paraméterek

Alkalmazható PCB L 510 mm × W 510 mm és L 50 mm × W 50 mm között; vastagság 0,3 és 5,0 mm között.
Magasság felbontás 1 μm
Ellenőrzési tételek Forrasztópaszta nyomtatási minősége (térfogat, magasság, terület és eltérés)
Tápellátás Egyfázisú váltakozó áram 200/208/220/230/240 V ±10%
Levegőellátás forrása Nyomás: 0,4 Mpa
Fogyasztás: 1,0 NL/min
Külső méret L 938 mm x Sz 1,191 mm x H 1,480 mm
Tömeg kb. 600 kg
