Waygate V|TOME|X M Neo

3D metrológiai, kutatási és értékelési alkalmazások széles köre

Bemutatás

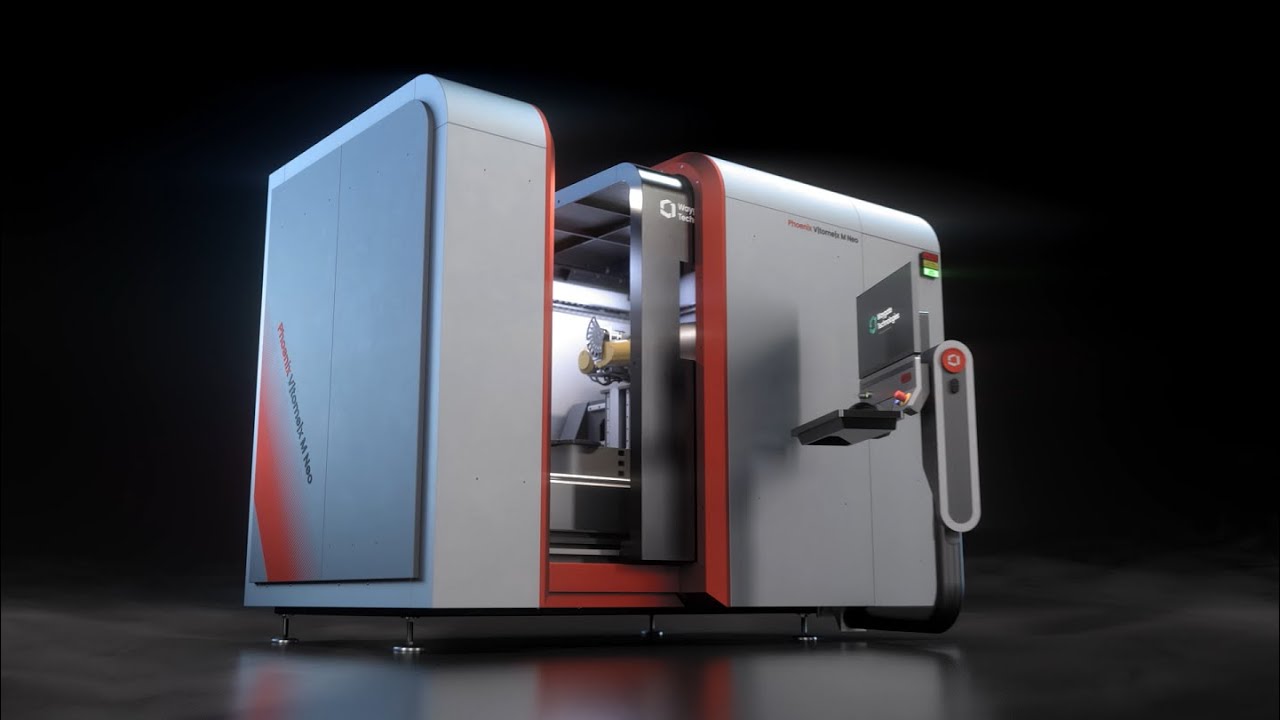

A Phoenix V|tome|x M Neo egy sokoldalú rendszer, amely a 3D mérési, kutatási és kiértékelési alkalmazások széles körére alkalmas laboratóriumi környezetben. Emellett automatizálási képességeinek köszönhetően jól alkalmazható a gyártási környezetben végzett precíz vizsgálatokhoz, megbízható eredményeket biztosítva az ipari alkalmazásokhoz.

A rendszer nagy teljesítményű megoldás akkumulátorok vizsgálatához, pontos anód- és katódméréseket, valamint hibaelemzést kínál különböző akkumulátorcellakonfigurációkhoz, például prizmás, tasakos, hajtogatott és egymásra helyezett cellákhoz. Fejlett képességei biztosítják az akkumulátortechnológiák megbízhatóságát és hatékonyságát, hozzájárulva a különböző alkalmazásokban nyújtott jobb teljesítményükhöz.

Részletek

300 kV-os irányított mikrofókuszú röntgencső nyitott kialakítással, vízhűtéssel
Hosszú élettartamú izzószál
Nagy felbontású, hőmérséklet-stabilizált Dynamic 41 detektorok 200u vagy 100u pixelmérettel
Gránit alapú 6 tengelyes mozgásrendszer (X,Y,Z, forgatás, detektoreltolás és változó FOD)
Elektronika, öntvények, fröccsöntött és hegesztett termékek vizsgálata
Nagy teljesítményű mikrofókusz és nanofókusz csövek
Vízszintes tájolású kettős csőbeállítás javítja a képfelvételt
High Flux Target technology amely gyorsabb scannelést tesz lehetővé
Két nagyméretű tolóajtó biztosítja a könnyed kezelhetőséget
Rugalmas rakodás belső vagy külső daruval
Rendkívül sokoldalú vezérlőpanel
Kisebb és nagyobb alkatrészek vizsgálatára egyaránt alkalmas, kibővített letapogatási terület
Nagy, változtatható fókuszú érzékelőtávolság
Automatikus hibafelismerési (ADR) munkafolyamatok az X|approver szoftveren keresztül
A legújabb Datos|x szoftverrel felszerelve, amely teljes körű ellenőrzést biztosít az adatgyűjtés felett és még gyorsabb adatrekonstrukciót tesz lehetővé.

Termék opciók

300 kV vagy 240 kV-os irányított mikrofókuszú röntgencső
Kétcsöves opció: 180 kV-os nanofókuszos transzmissziós röntgencső a nagy felbontású CT-vizsgálatokhoz.
Metrológiai csomagok légcsapágyazással a kalibrált mérésekhez
Scatter|korrekció: minimalizálja a zajt nagy sűrűségű, vastag öntvények vizsgálatakor
High-flux target: gyorsabb pásztázás, jobb felbontás
Offset|scan
Helix|Scan
Fast|scan
Sector|scan
Click & Measure
Flash|filter
Volume Graphics szoftvercsomag vizualizációhoz, elemzésekhez, szimulációkhoz
X|act software for 2D analysis
Orbit|scan
Multi|bhc
Sample|changer
Filter|changer
Phoenix Datos|x CT software

Paraméterek

300kV / 500W irányított mikrofókuszú röntgencső nyitott kivitelben, vízhűtéssel – alternatívaként 240kV / 320W-os kivitelben is kapható.
Maximális detektálhatóság: 1,5 um
180kV / 20W Nanofókuszos transzmissziós röntgencső gyémánt céltáblával
Maximális detektálhatóság: 0,6 um
Max: 500 x 700 mm, 75 kg
Gránit alapú precíziós 6 tengelyes manipulátor
Berendezés méretei: 2,911 mm x 2,177 mm x 1,710 mm, max. 9500 kg (opciótól függően)
