Waygate V|TOME|X C
Kompakt ipari minifókuszos CT vizsgálat
Bemutatás
A Waygate V|TOME|X C egy kompakt CT-rendszer 450 kV-os zárt röntgencsővel, kis helyigénnyel. Ezt a rendszert kifejezetten öntödei vizsgálati és minőségbiztosítási laboratóriumi feladatokra tervezték.
A berendezésre jellemző az alacsony karbantartási igény és a gyártásorientált kialakítás, például a minta egyszerű cseréjét biztosító megoldások. Ezen túlmenően az „egygombos” automatizált CT opció is rendelkezésre áll a nagy termelékenységű ipari minőségbiztosításhoz.
A világ első ipari CT-berendezése, amely szabadalmaztatott scatter|correct opcióval rendelkezik, ami nagy segítséget jelent a vastag és nagy sűrűségű minták tökéletes és zajmentes 2D vizsgálatához.
Ez a technológia jelentősen lerövidíti a CT-vizsgálati időt a vonaldetektoros vizsgálatokhoz képest, miközben a képminőség ugyanaz marad.
A nagysebességű konfigurációban elérhető quick|pick manipulátor rendszer lehetővé teszi a teljesen automatizált CT-vizsgálatokat még nagyobb mintaszám esetén is.
Részletek
- Nagy teljesítményű 450 kV-os mini és makrofókuszos zárt bipoláris röntgencső és opcionális 450 kV-os mezofókuszos cső
- Nagy felbontású, hőmérséklet-stabilizált Dynamic 41 detektor
- Vonaldetektor
- 2 vagy 3 tengelyes manipulációs rendszer gránitágyon
- Berendezés nagy teljesítményű öntési alkalmazások vizsgálatához
Termék opciók
- Scatter|correction
- Quick|pick manipulator
- Dynamic 41 Digital detector
- Offset scan
- Helix scan
- Teljesen automatizált mintaadagolás (robottal)
Paraméterek
- Röntgencső: zárt, ISOVOLT 450 M2/0.4-1.0HP
- Maximális érzékelési képesség 100 µm
- Maximális mintaméret: átmérő 500 mm magasság 1000 mm
- A minta maximális tömege 100 kg
- Manipulációs rendszer 2 vagy 3 tengelyes gránitágyon
- A rendszer méretei: mm x 2,750 mm x 2,870 mm
- A rendszer súlya: 15000 kg
Termékgaléria
Termékbemutató videók

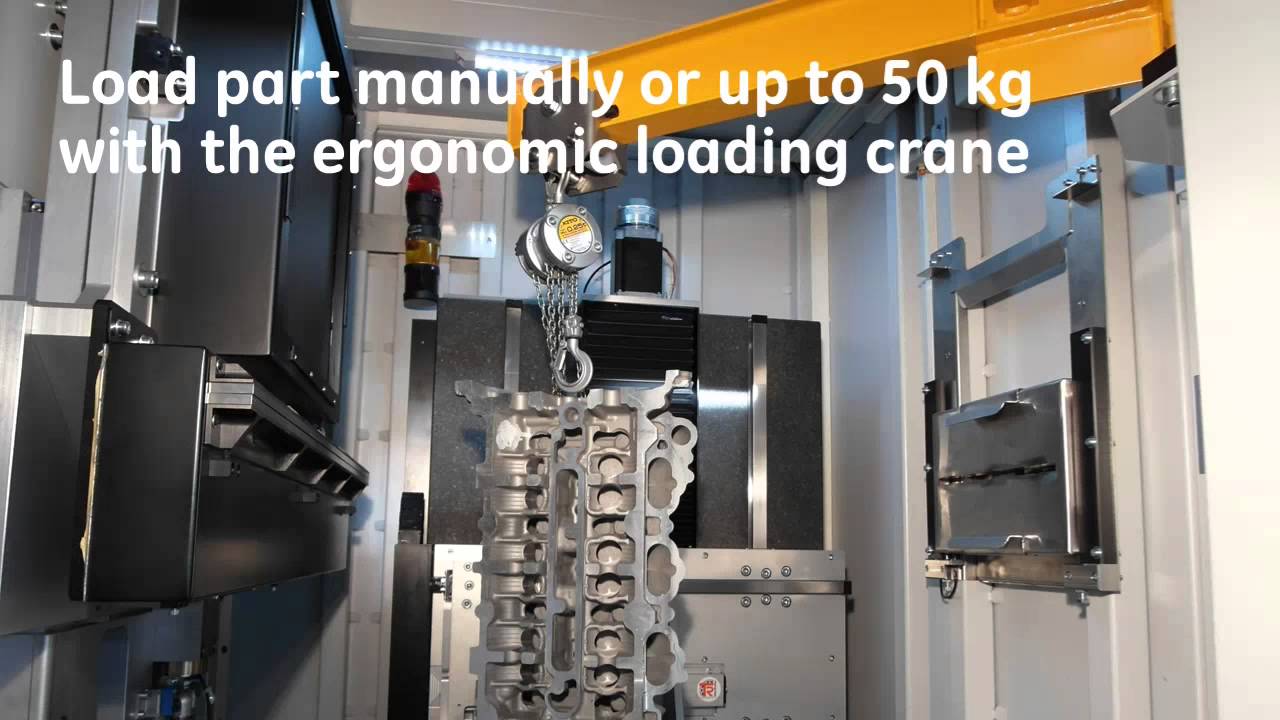

Waygate V|TOME|X C compact CT system

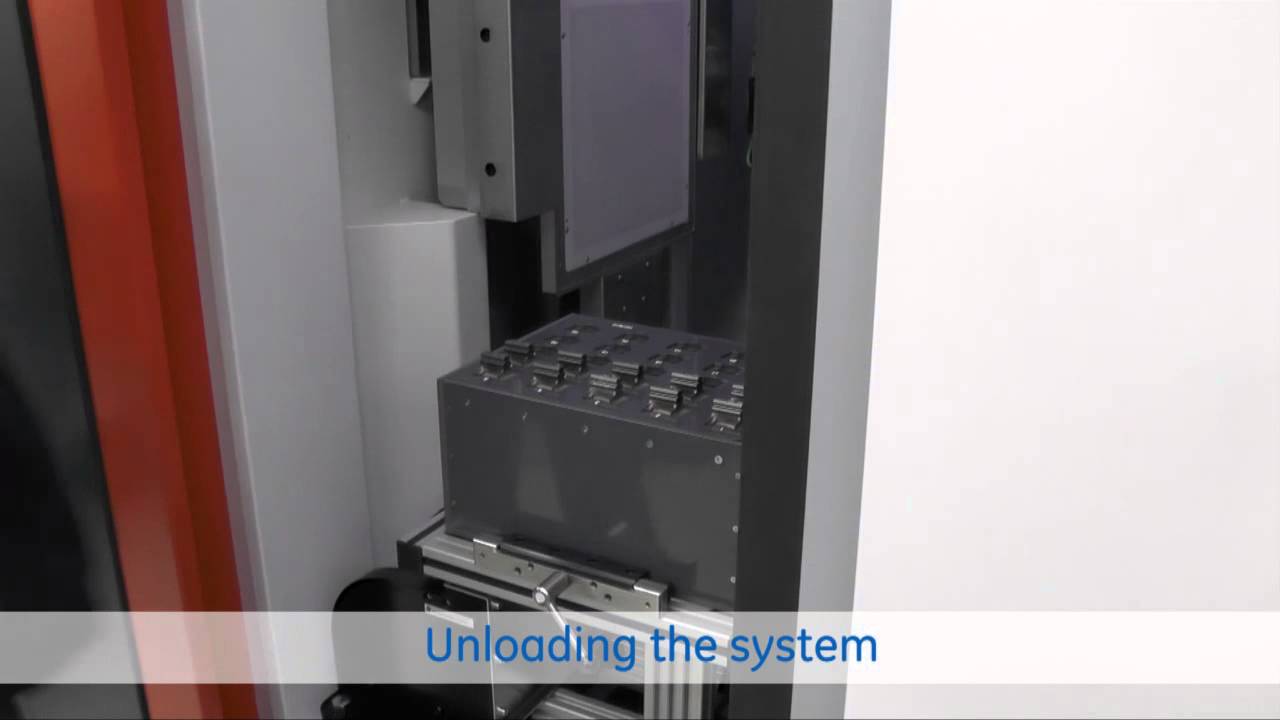

V|TOME|X C presentation
presentation of the equipment
