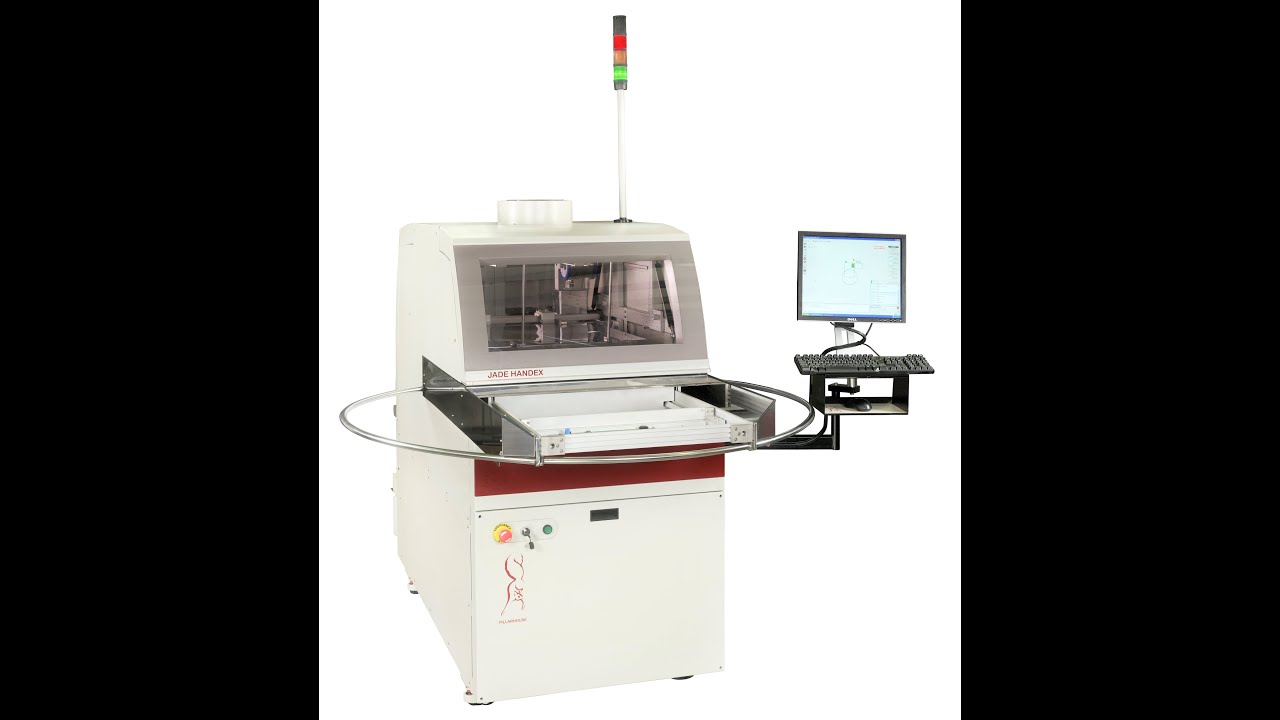

Pillarhouse Handex
Nagy sebességű offline szelektív forrasztó
Bemutatás
A LEAN gyártási követelményeket szem előtt tartva tervezett, rugalmas Pillarhouse Handex szelektív forrasztó berendezés nagy sebességet kínál megfizethető áron. A piacon kapható legkisebb 1,5 mm-es mikrofúvókával felszerelve bármilyen forrasztási feladat megoldható.
Részletek
- Akár 2 másodperces betöltési idő a forgó kettős munkaasztallal
- Off-line működés
- Dropjet flux adagoló egység
- Vizuális tanítási rendszer panelkép alapján (Jpeg vagy Gerber)
- Forrasztás nitrogén atmoszférában
- Nedvesített AP1 fúvóka / JetWave / microfúvóka / többfúvókás dedikált megoldások
- Hullámmagasság mérő és vezérlő egység
- Ólmos vagy ólommentes kivitel
- PillarPAD offline programozó szoftver
Termék opciók
- O² ppm ellenőrző rendszer
- N² áramlásmérő
- Automatikus forraszhuzal-adagoló és forraszkád-szintellenőrző berendezés
- Forraszhuzal és forraszkád azonosító rendszer
- Encoderes X-, Y- és Z-tengelyek
- Lézeres PCB görbületi korrekció
- Szabadalmaztatott 1,5 mm-es fúvóka
- Nagyméretű forraszkád dupla fúvókával
- Felső és/vagy alsó infra előmelegítő egység
- Zárt visszacsatolású pirométeres hőmérséklet-szabályozás
- Automatikus helyezőpont felismerés és korrekció
Paraméterek
- Berendezés méretei: 1627 x 1900 x 2508 mm (Ma x Sz x H)
- Max. PCB méret: 457mm x 508mm
- Forraszkád kapacitás: 15 kg (standard) / 25 kg (nagy)
- Nitrogen felhasználás: 30-100 litres/perc (fúvóka konfigurációtól függően)
- Szükséges nitrogén tisztaság: 99.995% vagy még tisztább
- Szükséges nitrogén nyomás: 5 bar
- Szükséges levegő nyomás: 5 bar
- Hálózat: 230V, 50/60 Hz, 10.5 kVA-ig (gépkonfigurációtól függően)
Képgaléria
Termékbemutató videók
Pillarhouse Handex
Nagy sebességű offline szelektív forrasztás
