Takaia APT-1600FD-A

Dvostrana oprema za testiranje

Preporučujemo Takaia APT-1600FD-A vrhunsku opremu za naše partnere, gde nema sumnje da proizvode treba meriti sa najvećim mogućim testom i najvećim prinosom. Gornji sistem sonde i merna elektronika tipa mašine su identični našoj opremi za testiranje gornje strane APT-1400F na našoj lokaciji, nasleđujući njenu izuzetnu brzinu, tačnost i preciznost. Pored toga, oprema APT-1600FD-A je opremljena sa četiri (4) dodatna sistema donjih mernih igala, koji omogućavaju merenje između mreža čiji su terminali dostupni samo sa 1-1 strane proizvoda. Oznaka tipa '-A' označava Inline opremu, što znači integrisani transportni sistem, SMEMA komunikaciju, automatsko učitavanje programa, podešavanje širine trake i mnoge automatizovane funkcije.



U isto vreme, oprema je sposobna da testira proizvod sa obe strane sa ukupno deset (10) mernih igala, donjih i gornjih LED sondi, bezvektorskim IC testom, optičkom inspekcijom i laserskim merenjem visine. Na isti način se u sistem može ugraditi eksterno programabilno napajanje, generator signala, uređaj za merenje/programiranje.



Njeno tipično polje primene je ispitivanje proizvoda koji se proizvode u srednjim ili velikim serijama, gde je, s jedne strane, zbog nedostatka mernih mesta moguća samo tehnika leteće sonde, ali je potražnja za proizvodnjom velika, a na sa druge strane, želeo bih da izbegnem rotaciju proizvoda između testova. Takvi proizvodi su tipično senzorski paneli, od kojih su, u automatskoj proizvodnji, mnogi proizvodi dizajnirani da bi se štampali na PCB-u.


  • Sistem leteće sonde sa 6 pokretnih glava i 10 vertikalnih igala
  • 501TP2T brži od prethodnih testera leteće sonde
  • Najmanji merljivi jastučić za lemljenje < 60 µm
  • 16-bitni DAC/ADC merač, 2 k 4-kvadranta DC napajanje i izvor
  • R, L, C, dioda, zener, tranzistor, opto-spojnik, merenje transformatora
  • Merni napon < 0.1V
  • DC/AC merenja napona i struje
  • Merenje dinamičkih karakteristika strujnih elemenata (prenosno zlato, pojačanje, karakteristike)

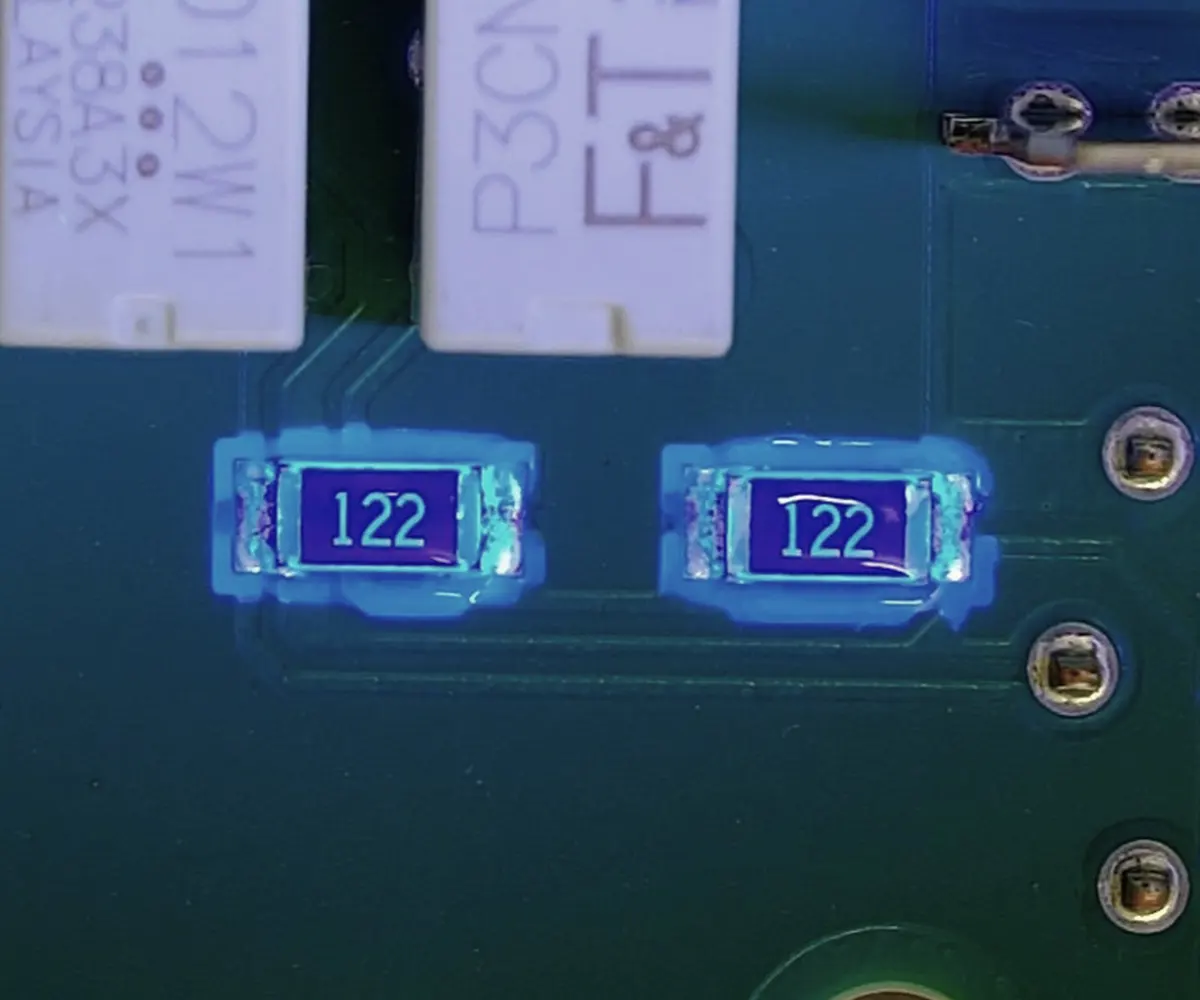

  • CCD kamera u boji visoke rezolucije
  • Prepoznavanje komponenti (polaritet, prisustvo, pomeranje, loša komponenta), 1D, 2D čitanje bar koda
  • Skeniranje proizvoda u boji "Real Map".
  • Ispitivanje izolacije
  • Klaster test (uslovni test)
  • Granitno jezgro
  • Inline dizajn (SMEMA veza)
  • Maksimalna veličina panela koja se može izmeriti: 540 k 483 mm
  • Veličina opreme: 1400 k 1500 k 1400 mm (Š k D k V),
  • Težina: 1450 kg
  • LED senzor (merenje talasne dužine i osvetljenosti)
  • Integrisani eksterni izvori napajanja i instrumenti za testiranje (Boundari Scan, ISP, itd.)
  • Automatsko podešavanje vetra
  • Priprema programa za testiranje konverzije MERLIN CAD SV
  • Upravljanje oko 40 CAD formata
  • Automatski rezultujući proračun, kreiranje netlink veza
  • Neto Signal Vave Analisis (NSV)
  • Deset pokretnih igala

  • Test intenziteta i boje LED dioda

  • 6 sondi + 4 ICOP

  • Lasersko merenje visine
