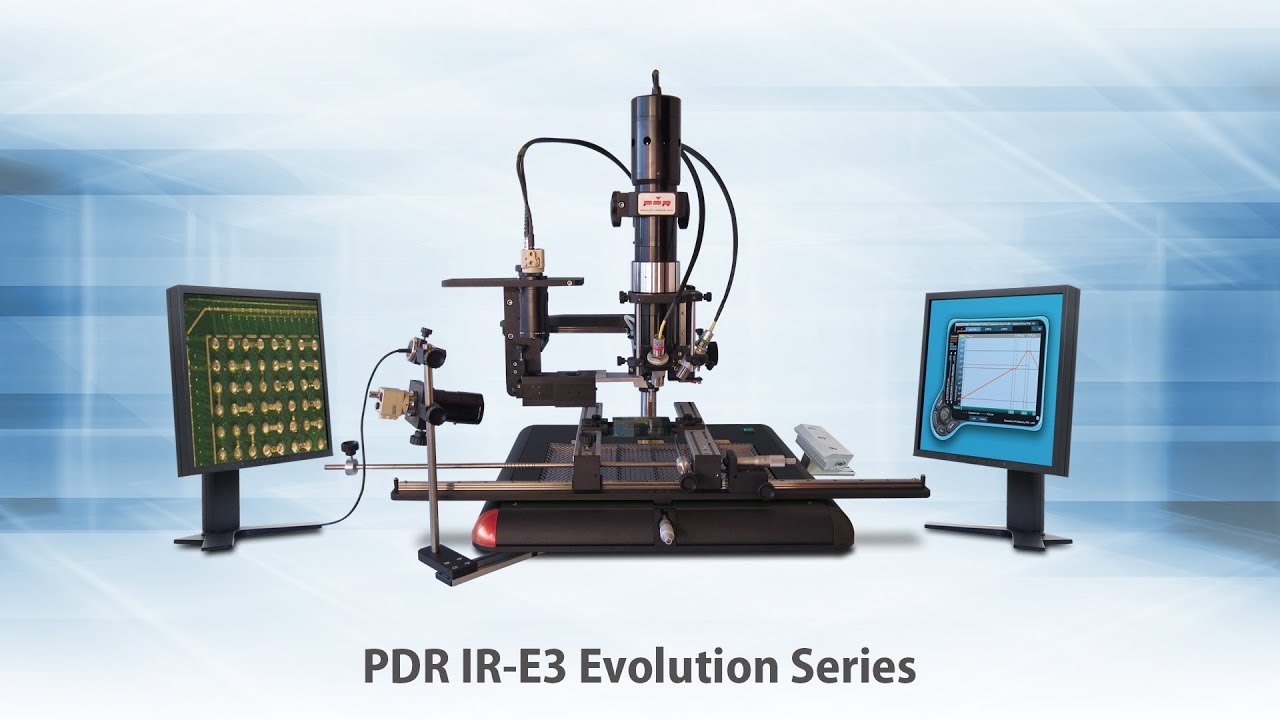

PDR IR-E3
Professzionális rework állomás
Bemutatás
A PDR professzionális javítóállomásokat kínál olyan egyedülálló megoldással, amely a forrasztáshoz szükséges hő továbbítására fókuszált infravörös technológiát használ, lehetővé téve a javítandó alkatrész eltávolítását és újraforrasztását. Széles termékválasztékukból a PDR IR-E3 Rework station modellje a középkategóriás termékszegmenst képviseli.
A fókuszált infravörös technológiával kiválóan megvalósítható az alkatrész szelektív felmelegítése (a fókusz beállítása egyetlen kézmozdulattal), és az alkalmazott javítási hőprofil a dinamikusan változtatható hőátvitel révén pontosan követhető, így biztosítva a legmegfelelőbb forrasztási folyamatot.
Termék opciók
- Fejlett fókuszált IR komponensfűtés
- Kvarc IR NYÁK előmelegítés akár 3 zónával
- Split Beam prizma rendszer a PCB/komponensek egyidejű megtekintéséhez
- Precíziós alkatrészválasztás és -elhelyezés akár 10um-os pontossággal
- Precíziós NYÁK-kezelés
- Komponensfészek/Flux alkalmazási lehetőség
- Zárt hurkú érintésmentes hőmérséklet-érzékelés
- Fejlett automatikus termikus folyamatszabályozás
- Reflow-folyamat megfigyelő kamera
- PCB kényszerített levegős hűtés
Paraméterek
- Terület: 1400mm (b) x 600mm (t)
- Súly: 65kg
- Garancia: 2 év
- Feszültség frekvencia: 208-240 volt 50/60Hz, 3KW-ig
- Felső fűtőteljesítmény: 150W Fókuszált infravörös akár Ø70mm-es pontig
- PCB előmelegítő teljesítménye: 3050W sötét IR
- PCB előmelegítő fűtőfelület mérete: PCB előmelegítő: Akár 360x240mm
- PCB előmelegítő zónák száma: Zónák száma: Legfeljebb 3 zóna
- Spotméret tartalmazza: F700 (Ø 25-70mm), F200 (Ø 10-28mm)
- Komponens elhelyezése: Alignmentálás: Split Beam prizma
- Elhelyezési pontosság: pontosság: akár 10um
- Komponens hőmérséklet-érzékelés: Érintésmentes IR-érzékelő
- PCB hőmérséklet-érzékelés: IR-érintés nélküli érzékelő
- Maximális PCB méret: 18″/450mm
- Maximális alkatrész méret: 55x55mm
- Minimális alkatrész méret: 01005
- TC-csatornák száma: TC-csatornák száma: 4
- Működtető szoftver: PDR Thermoactive Software Suite, amely alkalmas Windows 8 és Windows 10 operációs rendszerekhez.
