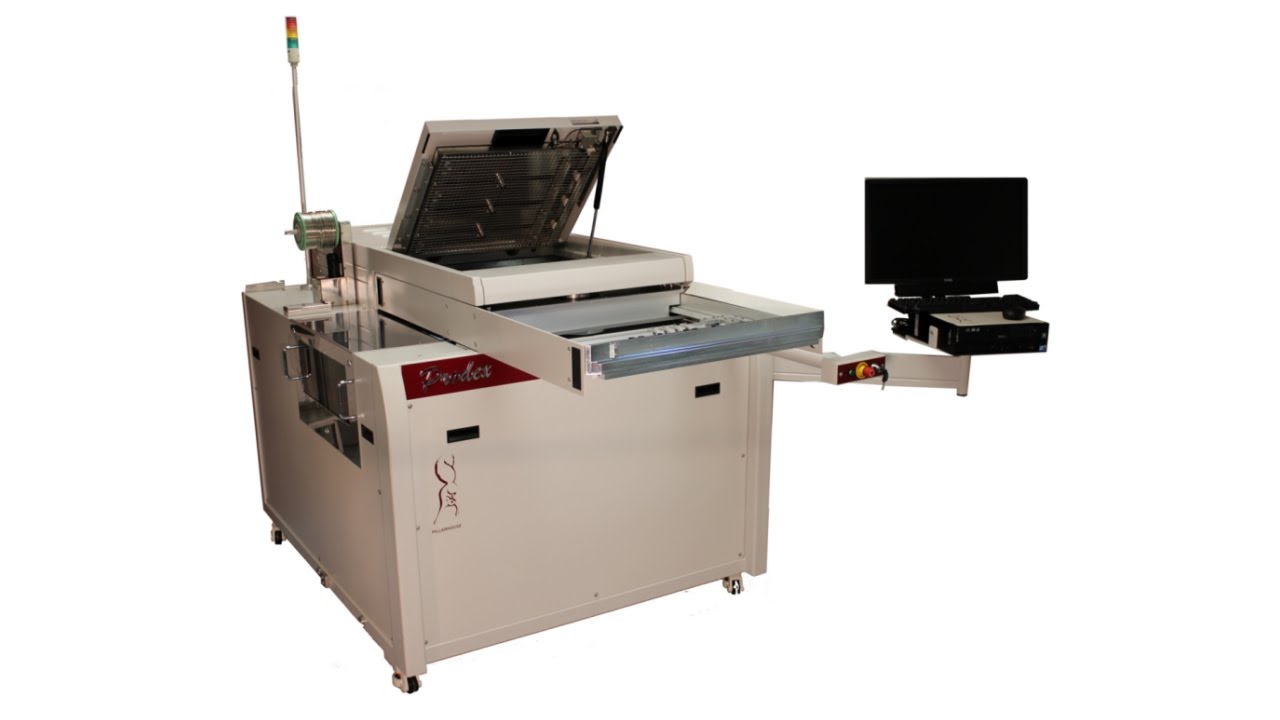

Pillarhouse Jade Pro

Flexibilis offline forrasztógép

Bemutatás

A Pillarhouse Jade offline szelektív forrasztórendszert olyan kis sorozatgyártók számára tervezték, ahol a rugalmasság a legfontosabb tényező. Míg a JADE Pro egy forrasztókáddal van felszerelve, addig a Duplex változat két független Z-tengelyen mozgó káddal rendelkezik. A Duplex így lehetővé teszi, hogy a különböző gyártmányokhoz szükséges különböző forraszanyag-ötvözeteket drága és hosszú átállási idők nélkül lehessen cserélni. A berendezés felszerelhető a piacon egyedülálló, 1,5 mm átmérőjű micro forrasztófúvókával, amely lehetővé teszi a legnehezebb forrasztási feladatok elvégzését is.

Könnyű programozhatóságának és egyszerű kezelhetőségének köszönhetően a világ legnépszerűbb offline forrasztórendszere.

Részletek

Offline kialakítás
1,5 – 25 mm-es forrasztófúvókák
Egy (Jade Pro) vagy két független z-tengelyes forrasztókád (Duplex) kivitelben
Automatikus forrasztókádcsere (max. 4 forraszkád)
Vizuális programozás akár panelkép alapján is (Jpeg vagy Gerber)
Állítható méretű PCB kerettartó sín
Dropjet vagy ultrahangos fluxer
Kézi vagy automatikus helyezőpont felismerő és korrekciós rendszer
Forrasztóhullám magasságának mérése és korrekciója
Flux jelenlétének ellenőrzése ciklusindítás előtt

Termék opciók

Forgóasztalos kialakítás a gyors termékcsere érdekében
Dual dropjet és ultrahangos fluxer egység
Felső oldali fix és alsó oldali ki-becsúsztatható IR előfűtő
Alsó oldali forró nitrogén szelektív előfűtés
Zárt visszacsatolású pirométeres előfűtés-szabályozás
Encoderes motorok az X, Y és Z tengelyen
Lézeres PCB görbület korrekció
N² tömegáram mérő
Flux áramlás-mérő egység
Automatikus forraszhuzal adagoló

Paraméterek

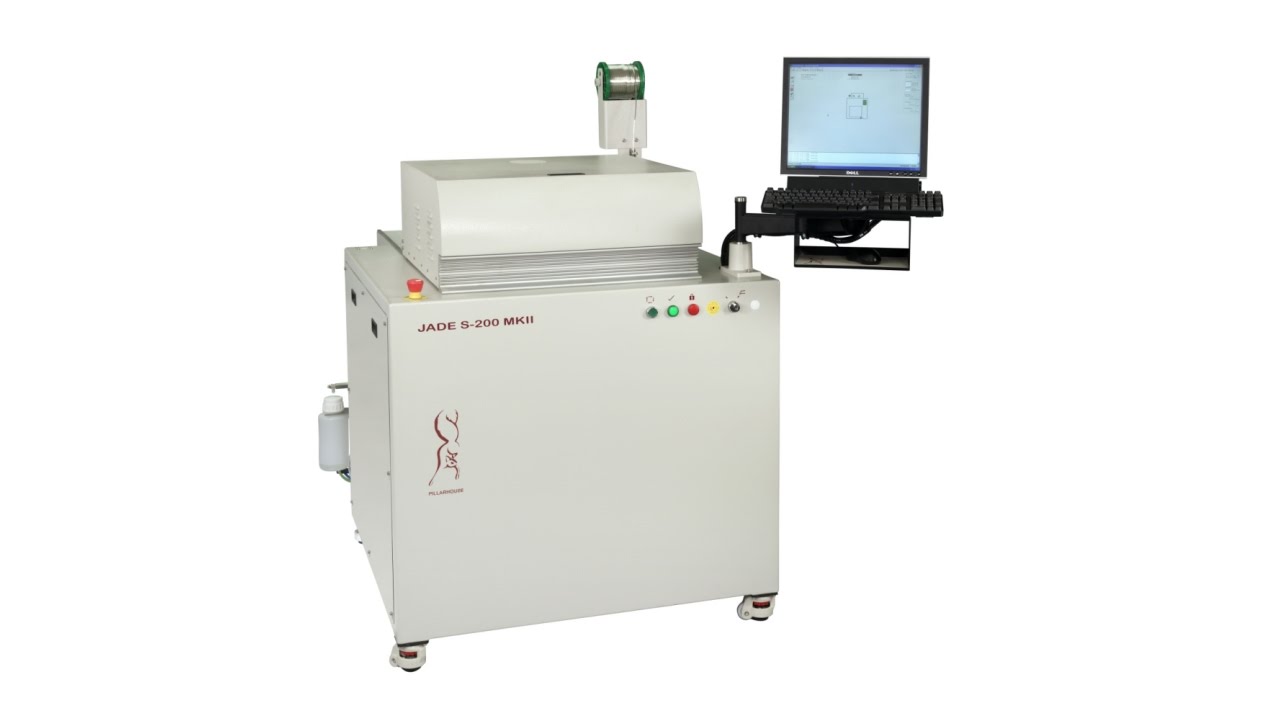

JADE MKII

A berendezés méretei: 1403 x 1000 x 1351 mm (M x Sz x H)
Maximális panel méret: 457mm x 508mm
Forraszkád kapacitása: 8 kg
Nitrogénfogyasztás: 35 liter/perc
Szükséges nitrogén tisztaság: 99,995% vagy tisztább
Szükséges nitrogénnyomás: 5 bar
Szükséges levegőnyomás: 5 bar
Hálózati ellátás: 208 – 250 V, 50/60 Hz, 6,5 kVA (felső oldali előfűtővel), 8kVA (felső oldali előfűtővel és alsó oldali gyűrűs előfűtővel).

JADE PRO

A berendezés méretei: 1230 x 1250 x 1495 mm (M x Sz x H)
Maximális panel méret: 457mm x 508mm
Forraszkád kapacitása: 20 kg (standard) / 30 kg (nagy)
Nitrogénfogyasztás: 40 liter/perc (szimpla forrasztókádas kivitel) / 80 liter/perc (duplex kivitel)
Szükséges nitrogén tisztaság: 99,995% vagy tisztább
Szükséges nitrogénnyomás: 5 bar
Hálózati ellátás: 230/400 V, 50/60 Hz, legfeljebb 9kVA (konfigurációtól függően)
