FRITSCH Kézi és félautomata beültetők

Gazdaságos kézi és félautomata beültetők

Bemutatás

A FRITSCH kézi és félautomata beültetők moduláris összeszerelő rendszerek, amelyek lehetővé teszik a teljes folyamat elvégzését, a forraszpaszta vagy ragasztó adagolásától a különböző chipek, SO és FP alkatrészek beültetéséig. A manipulátoros beültetőgép család tagjai kijelzik a pick és place pozíciókat, azaz a teljes folyamatot vezérlik, így 100%-ban garantálják az összeszerelés biztonságát. Az intelligens szoftver és a CAD-DATA converter gyors és hibamentes folyamatot tesz lehetővé.

Részletek

LM széria

  • Gazdaságos kézi beültetők
  • Pozícionálást segítő kamera
  • Automatikus karusszel alkatrésztároló
  • X,Y és Z tengely megvezetés
  • Diszpenzer opció (forraszpaszta és SMT-ragasztó)
  • Az LMinline konvejoros változat ideális javítási feladatokhoz

SM PRO széria

  • A félautomata berendezés kiküszöböli a félreültetés lehetőségét, mivel a beültetőfej mindig a megfelelő helyre mozog
  • A szoftveres vezérlés és a feederek LED-es kijelzése szükségtelenné teszi a szerelési terv olvasását
  • Automata komponensfordító állomás
  • CAD-alapú beültetési program generálása
  • Az LM sorozat összes opciója elérhető (adagoló, karusszeles alkatrésztároló, pozicionálást segítő kamera)
  • XL változat nagyméretű, 590 x 510 mm-es panelekhez is

MP 904 beültető

  • Beültetőberendezés BGA, QFN, fine pitch alkatrészek beültetéshez
  • Projekciós pozícionálás
  • Mikrométeres asztalbeállítás

Termék opciók

FEEDER OPCIÓK

  • Tekercs
  • Tálca
  • Rúd
  • Ömlesztett

Paraméterek

LM széria

  • Beültetési sebesség: 300 – 600 SMD/óra
  • Max. PCB méret: 550 x 310 mm
  • Max. Ültetési terület: 425 x 310 mm
  • PCB vastagság: 0,5 mm – 4 mm

SM széria

  • Beültetési sebesség: 500-800 SMD/óra
  • PCB vastagság: 0,5 mm – 4 mm
  • Max: 575 x 435 mm
  • Max. PCB méret: 590 x 510 mm
  • Beültetési méret: chip 0201-től 40 x 40 mm
  • Motoros megvezető pontossága: 0,1 mm

Képgaléria

Termékbemutató videók

LM széria

LM széria

A Manipulátor LM901 a modulárisan felépített rendszerek belépőmodellje. Az LM900 funkcionalitása mellett bővíthető tengelyfékekkel, adagolókkal és optikai támogatórendszerekkel az alkatrészek elhelyezéséhez.

SM902professional

SM902professional

A berendezés intelligens mechanikai felépítése a szoftverrel együtt lehetővé teszi az alkatrészek hibamentes és felhasználóbarát beépítését.

MP904

MP904

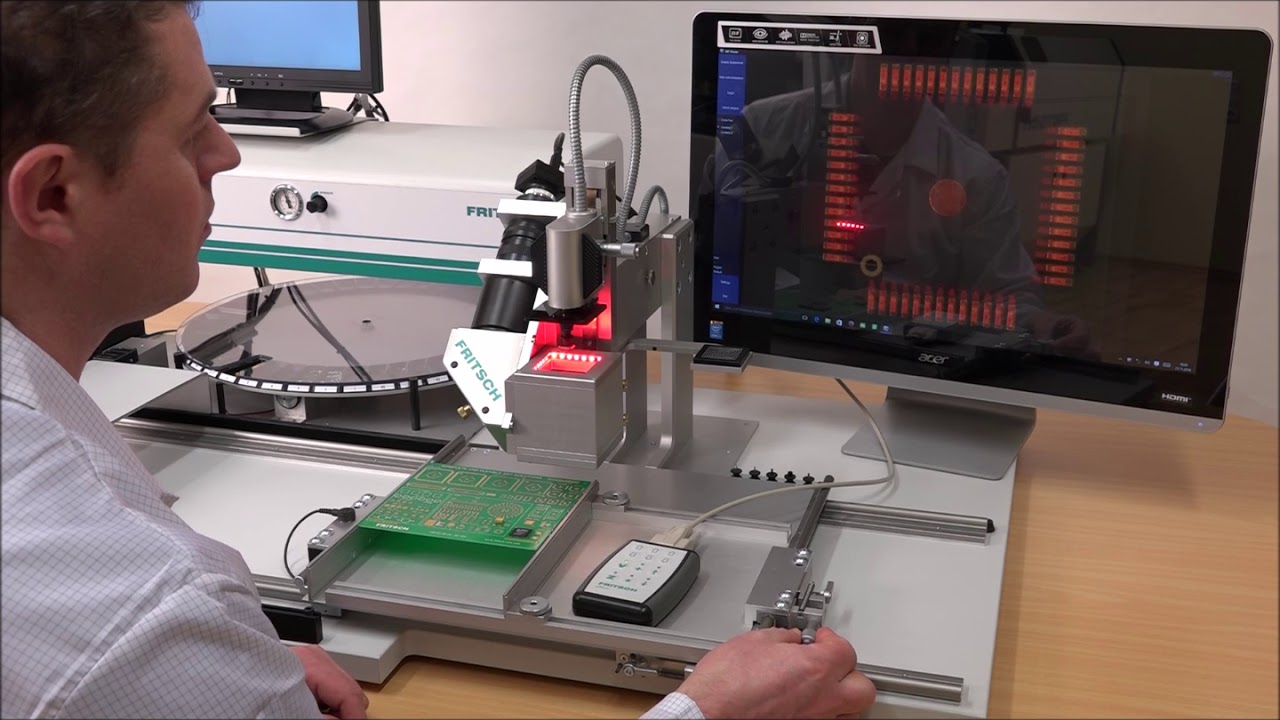

Az MP904 univerzális szerelőállomás ötvözi a manipulátor egyszerű és rugalmas működését a Fine-Pitch alkatrészek és BGA-k pontos elhelyezésének magas szintű követelményeivel.
