MPM Edison II Act

Nagy teljesítményű stencilnyomtatás

Bemutatás

Az MPM Edison II Act az MPM következő generációs innovatív stencilnyomtató platformja, amely minden rekordot megdönt mind a nyomtatási pontosság, mind a sebesség tekintetében. Az MPM Edison II ACT (Automated Changeover Technology) a bizonyított MPM Edison platformon alapul, amely az iparág legpontosabb nyomtatója automatizált funkciókkal.

A berendezés képes akár +/- 15μm nedves nyomtatási pontosságra 6σ mellett. Ez teszi az Edison II Act-et piacvezető megoldássá nagy volumenű, nagy precizitású autóipari vagy okoseszköz gyártási feladatokhoz.

A programváltás a legtöbb munkaerőt igénylő és időigényes folyamat az elektronikai gyártásban. Az Edison II ACT egyszerű és munkaerő mentes megoldást kínál.

Részletek

8 mikronos pozicionálási pontosság
15 mikronos nyomtatási pontosság (wet print >2 Cpk @ 6σ)
15 másodperces ciklusidő, beleértve a nyomtatást is
39 mm vékony digitális fel/le kamera
A helyezési pontok ellenőrzése mozgás közben (camera on the fly)
Ultragyors vákuumos nedves és száraz stencil törlés
Állítható stencil szélesség (23″ – 29″)
Új ergonómikus kialakítás, amely könnyű hozzáférést biztosít a munkaterülethez és az elülső elektromos szekrényhez

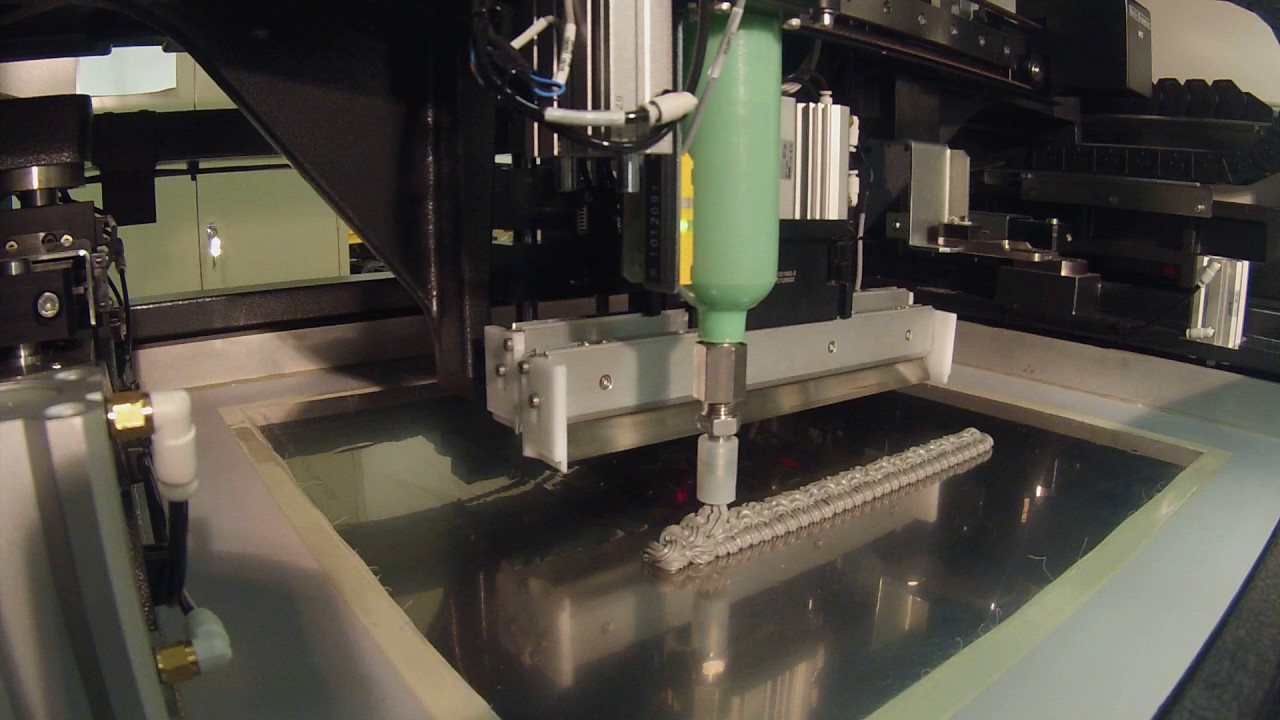

Automatikus pasztacsere 3×1200 g-os tubussal

Opciók

ACT képességek:
- 2 lehúzókés
- dedikált alátámasztás
- stencil
- paszta
- belső verifikáció
Edgeloc™ Y-irányú panelrögzítés
SPI-eltolások visszacsatolása
PrinTrack – teljes körű nyomonkövethetőségi rendszer
Külső beavatkozás a nyomtató működésébe OpenApp szoftverrel
Ipar 4.0 kompatibilis, szabadon szerkeszthető interfész bármely MES rendszerhez való csatlakozáshoz
EnclosedFlow nyomtatófej – kevesebb forraszpaszta-felhasználás
Pasztamagasság és pasztahőmérséklet mérése
Háromszalagos lépcsőzetes konfiguráció rövidebb ciklusidőkhöz
