Takaya APT-1600FD-A

Nagy teljesítményű kétoldali áramköri teszter

Bemutatás

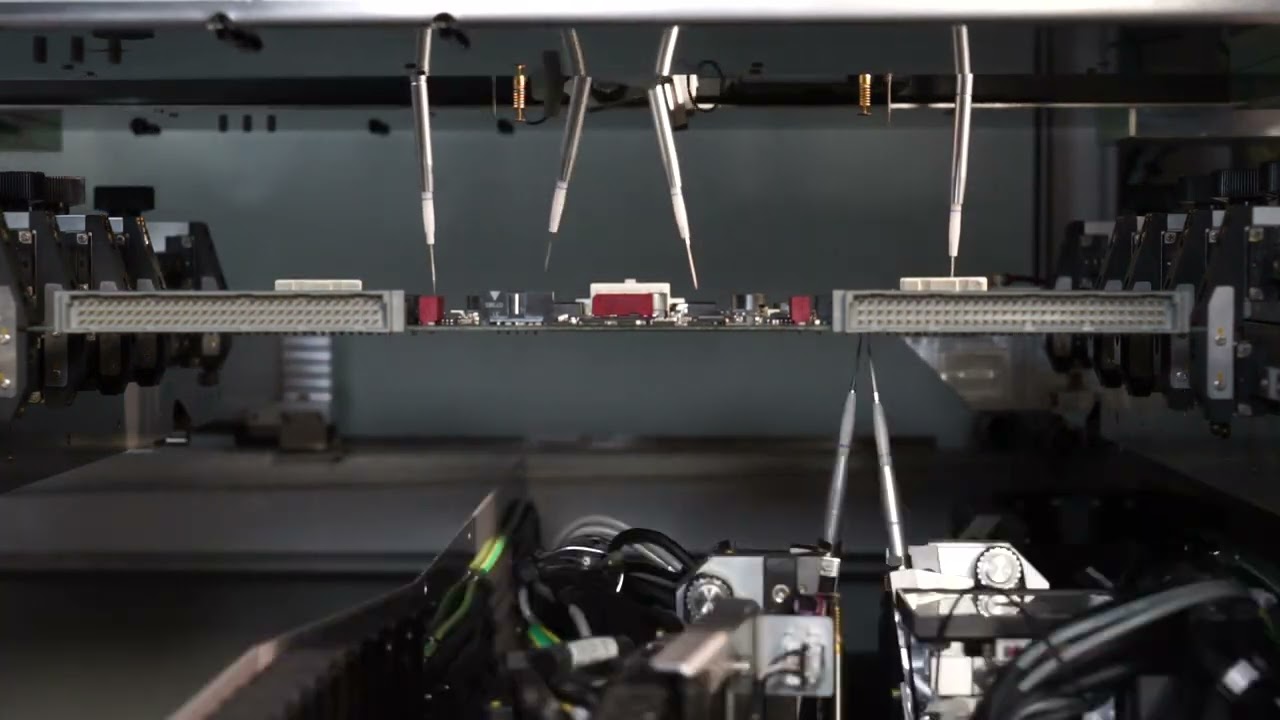

Takaya APT-1600FD-A csúcskategóriás kétoldalas inline rendszerünket azon partnereinknek javasoljuk, akik a legmagasabb tesztlefedettséget szeretnék elérni a legnagyobb lehozatal mellett. A berendezés felső kialakítása megegyezik az APT-1400F egyoldalas teszterünkével, örökölve annak kiemelkedő sebességét, pontosságát és precizitását. Ezen felül az APT-1600FD-A további négy (4) alsó mérőtű rendszerrel van felszerelve, amelyek lehetővé teszik azon hálózatok (NET-ek) mérését is, amelyekhez csak két oldalról lehet egyidejűleg hozzáférni. Az ‘-A’ típusjelölés Inline berendezésre utal, amely beépített szállítószalaggal, automatikus szélességbeállítással, SMEMA kommunikációval, automatikus programbetöltéssel és számos további automatizált funkcióval rendelkezik.

A berendezés képes összesen hat (6) egyidejű hozzáférés kialakítására, ezzel akár 15+ mérési kombinációt végezve, továbbá képes LED szín- és intenzitásmérő szondákkal, vektormentes IC-tesztekkel, optikai tesztekkel és lézeres magasságmérésekkel a termék mindkét oldalán méréseket végrehajtani. A rendszer igény szerint felszerelhető külső programozható tápegységgel, jelgenerátorral, mérő/programozó eszközzel.

Tipikus alkalmazási területei a közepes és nagy volumenű termékek tesztelése, ahol a sebesség, a tesztelési lefedettség és az automatizálás egyaránt fókuszban van.

Részletek

6 mozgófejes és 10 merőtűs flying probe rendszer
50%-al gyorsabb, mint az eddigi Flying probe teszterek
Legkisebb mérhető forrasz-pad < 60 µm
16 bites DAC/ADC mérőegység, 2 x 4-quadrans-os DC tápegység
R, L, C, dióda, zener, tranzisztor, opto-csatoló, transzformátor mérések
Alacsony mérőfeszültség
DC/AC Feszültség- es Áram mérések
Áramkori elemek dinamikus jellemzőinek mérése (transzmissziós arany, erősítés, karakterisztikák)
Nagy felbontású színes CCD kamera
Alkatrész felismerés (polaritás, jelenlét, elmozdulás, rossz alkatrész), 1D, 2D Barcode olvasás
Szines „Real Map”- termék szkennelés
Izolációs teszt
Cluster teszt (feltételes vizsgálat)
Gránitagy
Inline kialakítás (SMEMA kapcsolat)
