Takaya APT-1400F

Nagy teljesítményű egyoldali áramköri teszter

Bemutatás

A Takaya APT-1400F típusú berendezés a mozgó mérőtűs megoldások technológiai és piacvezető képviselője. Felhasználási területe szerteágazó. A technológiát elsősorban kis és közepes szériában gyártott termékek mérésénél részesítik előnyben. Alkalmazási példái – a teljesség igénye nélkül:

prototípus gyártások,
első termék tesztelések
olyan termék tesztelések is, ahol a panelen tesztpontok nem elérhetőek,
gyakori a revízió változáson áteső termékeknél,
komplex termékeknél, ahol a tesztlefedettség fontosabb mint a teszt sebesség,
újonnan érkező terméknél, ahogy nincs idő kivárni a tűágy legyártását,
komplex, bonyolult termékeknél kiegészítő vizsgálatként,
komplex termékeknél, ahol a tűágy gyártási költsége nagyon magas és a hosszútávú megbízhatósága is kétséges
stb

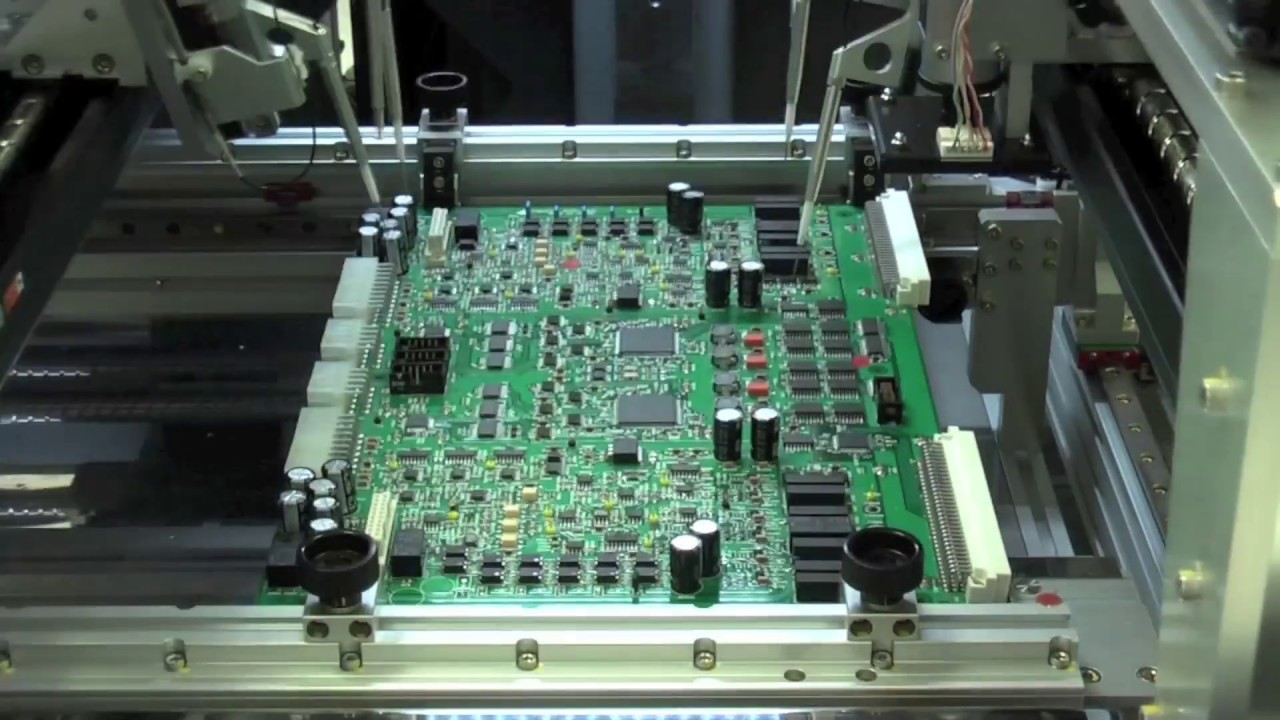

A mérést a mozgó mérőtűk végzik, így a mérőbefogó vagy tűágy használata szükségtelenné válik. A mérési eljárás (tesztprogram) a a fájlrendszerben tárolt, így akár évtizedekkel korábban gyártott termékeket is könnyedén lehet újramérni.

Részletek

4 mozgófejes és 6 merőtűs Flying probe rendszer
50%-al gyorsabb, mint az eddigi Flying probe teszterek
Legkisebb mérhető forrasz-pad < 60 µm
16 bites DAC/ADC mérőegység, 2 x 4-quadrans-os DC tápegység
R, L, C, dióda, zener, tranzisztor, optocsatoló, transzformátor mérések
Alacsony Mérőfeszültség
DC/AC Feszültség- es Áram mérések
Áramköri elemek dinamikus jellemzőinek mérése (transzmissziós arány, erősítés, karakterisztikák)
Nagy felbontású színes CCD kamera
Alkatrész felismerés (polaritás, jelenlét, elmozdulás, rossz alkatrész)
Színes „Real Map”
Izolációs teszt
Cluster teszt (feltételes vizsgálat)
Gránit alap
