Mirtec MV-3

Asztali 3D AOI kis mennyiségekhez

Bemutatás

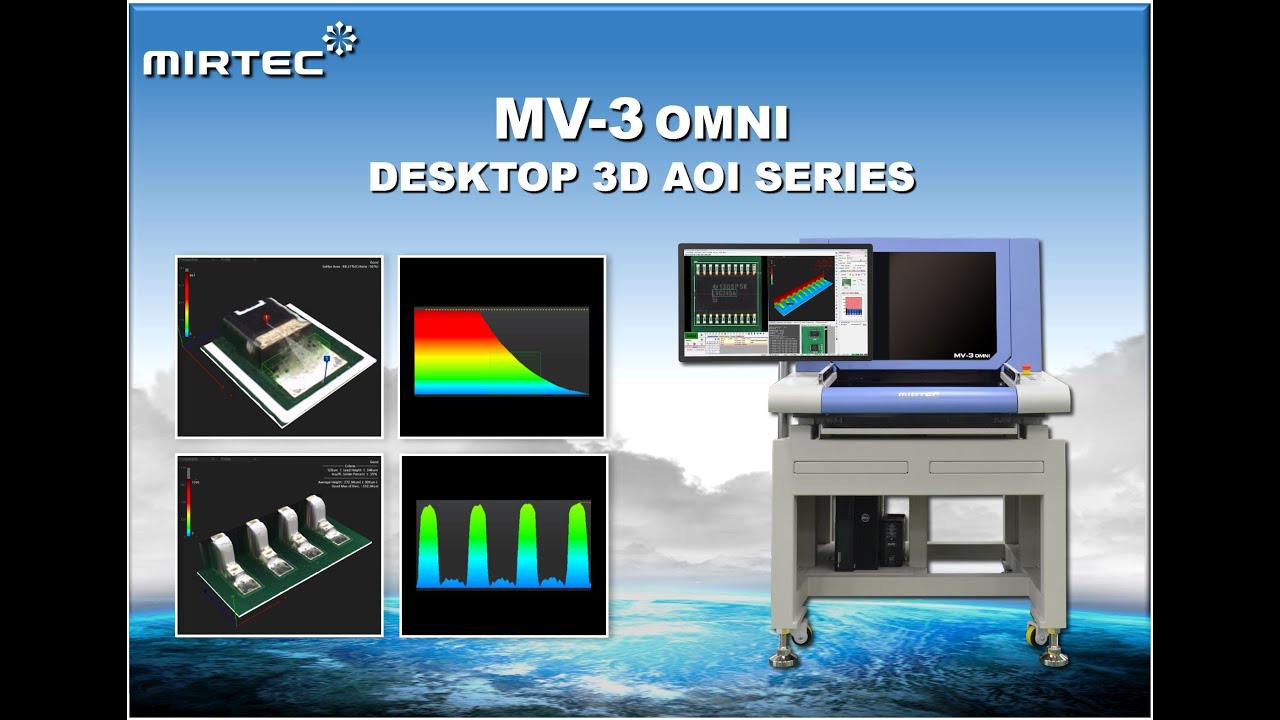

A Mirtec MV-3 OMNI a Mirtec asztali 3D AOI berendezése, amelyet kis gyártási mennyiségek vagy prototípusok költséghatékony, de nagy hatékonyságú tesztelésére kínálunk függetlenül attól, hogy SMD vagy THT termékek ellenőrzésére van szükség. Egyszerű kialakítása ellenére a készülék ugyanazt az vizsgálati/leképezési technológiát alkalmazza, az Inline típusainál megszokhattunk.
Excluzív 15MP / 25MP CoaXPress Camera rendszerével, 3D Digitális Tri-Frequency Moiré Technologiájával, 8 szintű 2D megvilágítási rendszerével és 18 Mpixeles oldalkamerájával a panel teljes felületét ötvözve a 3D és 2D leképezési technikát pásztázza végig.

Az olyan ügyfeleink számára, ahol a költség korlátozott az MV-3 sorozat 2D típusát javasoljuk.

A vizsgáló programot rendkívül egyszerű programozás, IPC alapú döntéshozatal, AI vezérelt felülbírálás, AI támogatott OCR, 25mm-ig minden alkatrészhiba detektálása jellemzi.

Részletek

18 MP digitális kamera telecentrikus lencsével
Felbontás választható: 10 vagy 15μm/pixel
Fejlett 8-fázisú koaxiális színes megvilágítás
Tesztelhető panelek mérete: 50 x 50 mm-től 480 x 460 mm-ig
Precíziós AC szervohajtás
Pre- és Post reflow forrasztás ellenőrzés
Külső szoftver, SPC, programozási és hibakeresési modul

Opciók

Opcionális 10/18 megapixeles oldalkamerák
Intelli-Beam 3D lézeres magasságmérés akár négy (4) pontos méréssel BGA és CSP alkatrészeken
AOSPI funkció
Hibás alkatrész jelölés (NG mark)
Kézi vagy kamerás vonalkódolvasás
Offline programozás, termékellenőrzés és SPC szoftver
