PBT GO

Félautomata asztali stencilnyomtatók

Bemutatás

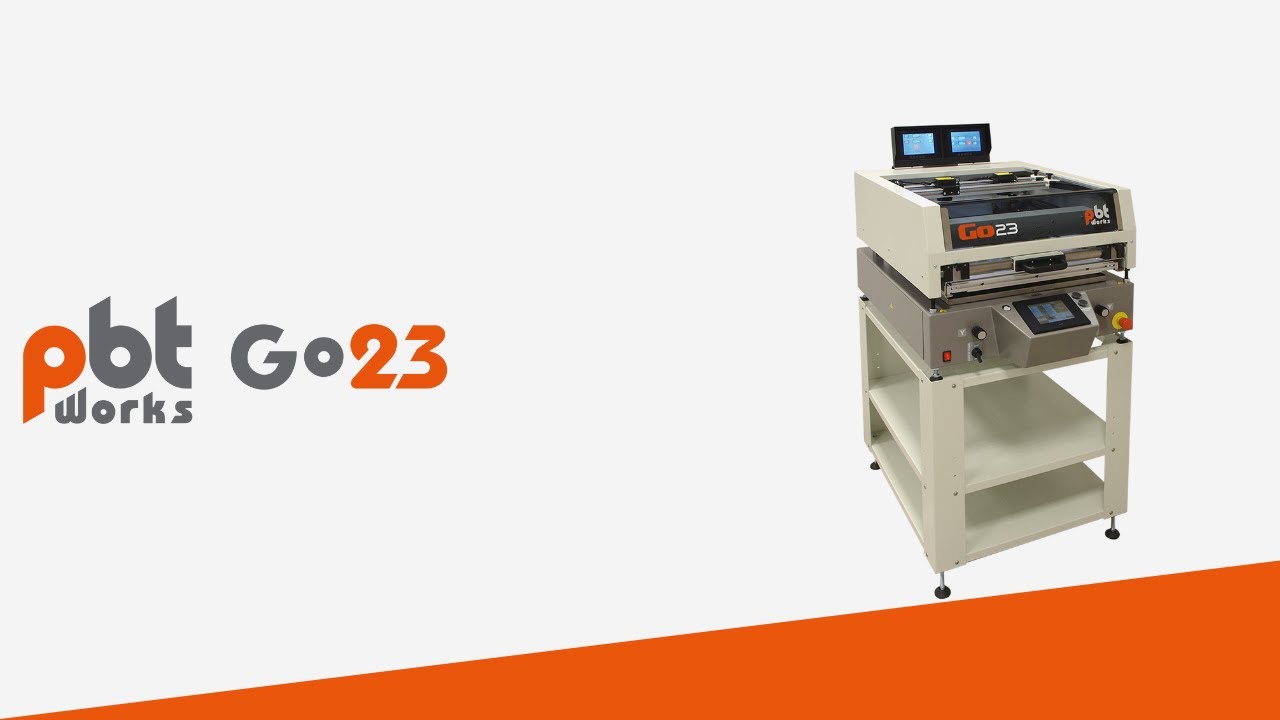

A motorizált PBT GO félautomata stencilnyomtató család asztali kompakt méretben. Állítható nyomtatási sebességnek, késerejének és elválasztásnak és kamera segítette pozicionálásnak köszönhetően a gép kiváló megoldás kis és közepes szériás precíziós nyomtatásokra. GoLED kivitellel akár extra nagy méretű (1400×420 mm) például LED panelekre is lehetséges nyomtatni.

Részletek

Szoftveres vezérlés, érintőképernyő és programírási lehetőség
Állítható nyomtatási sebesség (20-150 mm/s)
Állítható késerő: 40-120 N
Legkisebb nyomtatható alkatrész: 01005 (0402 metric) chip
Lézervezérelt kamera rendszer stencil illesztéshez
Illesztési pontosság:X, Y, (theta): +/- 10mm (+/- 1,5°)
Pneumatikus, precíz állítható sebességű (0,5-6 mm/s) elválasztás
Többféle panel alátámasztás típus
Pneumatikus stencilbefogatás

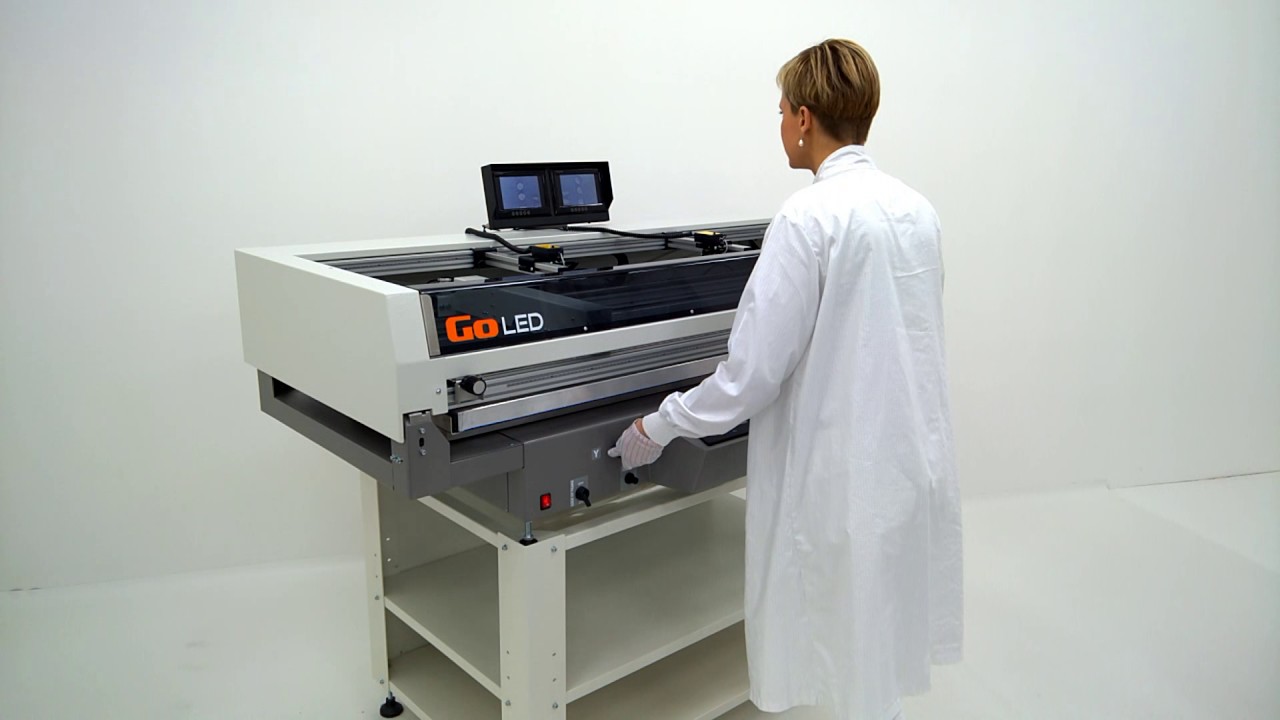

GoLED kivitel nagy méretű panelekhez (1200 x 1400 mm)

Paraméterek

Panel méret:
- Min. 50 x 60 x 25 mm – max 620 x 550 mm
Panel vastagság: 0,5 -4 mm
Maximum alkatrész magasság 23,5 mm
Nyomtatható terület:
- GO29 600 x 540 or GoLED 1200 x 1400 mm
Stencil méret:
- Min. 300 x 300 x 25 mm – max 762 x 780 x 40 mm
- GoLED 1500 x 600 x 40 mm
