Fritsch placeALL®automata beültetőgépek

A FRITSCH placeALL® automata beültetőgép rugalmas, nagy pontosságú és költséghatékony SMD alkatrész- behelyezési megoldás a prototípusgyártáshoz és a kis- és közepes sorozatgyártáshoz. A beültető gépcsalád ugyanazt a szoftvert használja a beállításhoz és a gyártáshoz. A Fritsch a fejlesztés során a rövid átállási időkre összpontosított, amit a vonalkóddal támogatott alkatrészelőkészítés és a moduláris felépítés támogat. Ez lehetővé teszi, hogy a gépeket akár később, a helyszínen is fel lehessen upgradelni az összes opcióval.

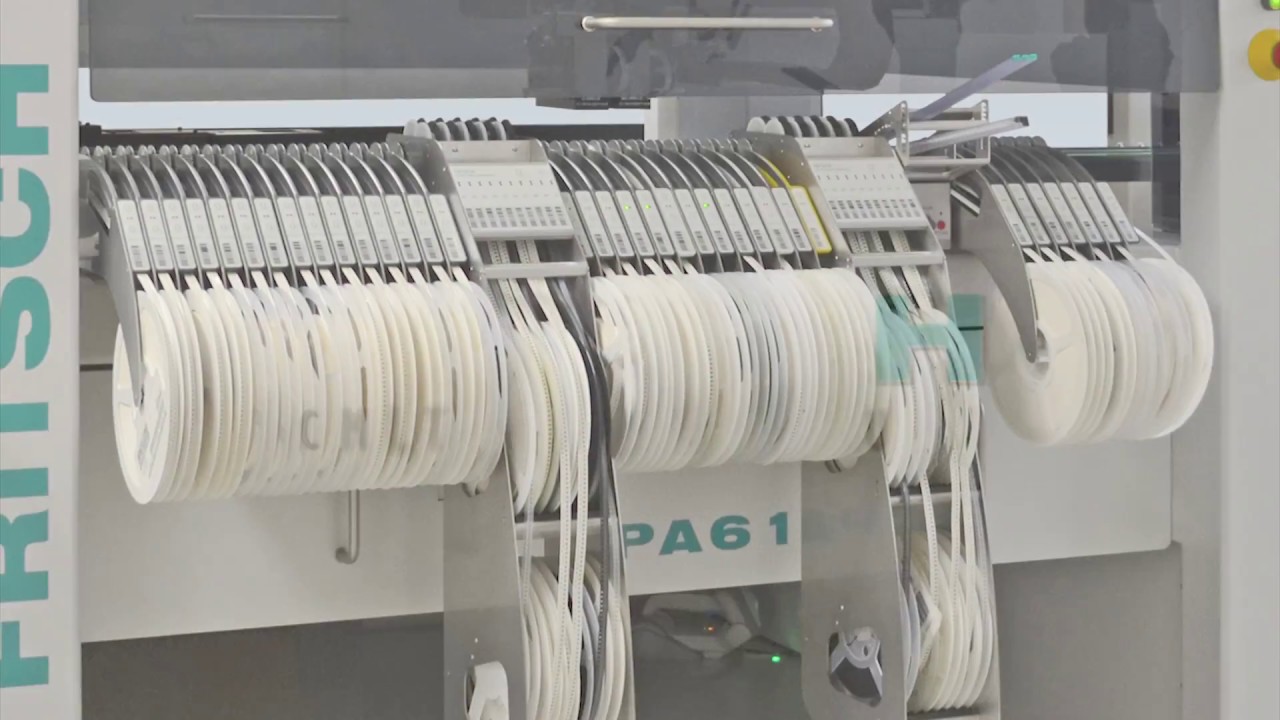

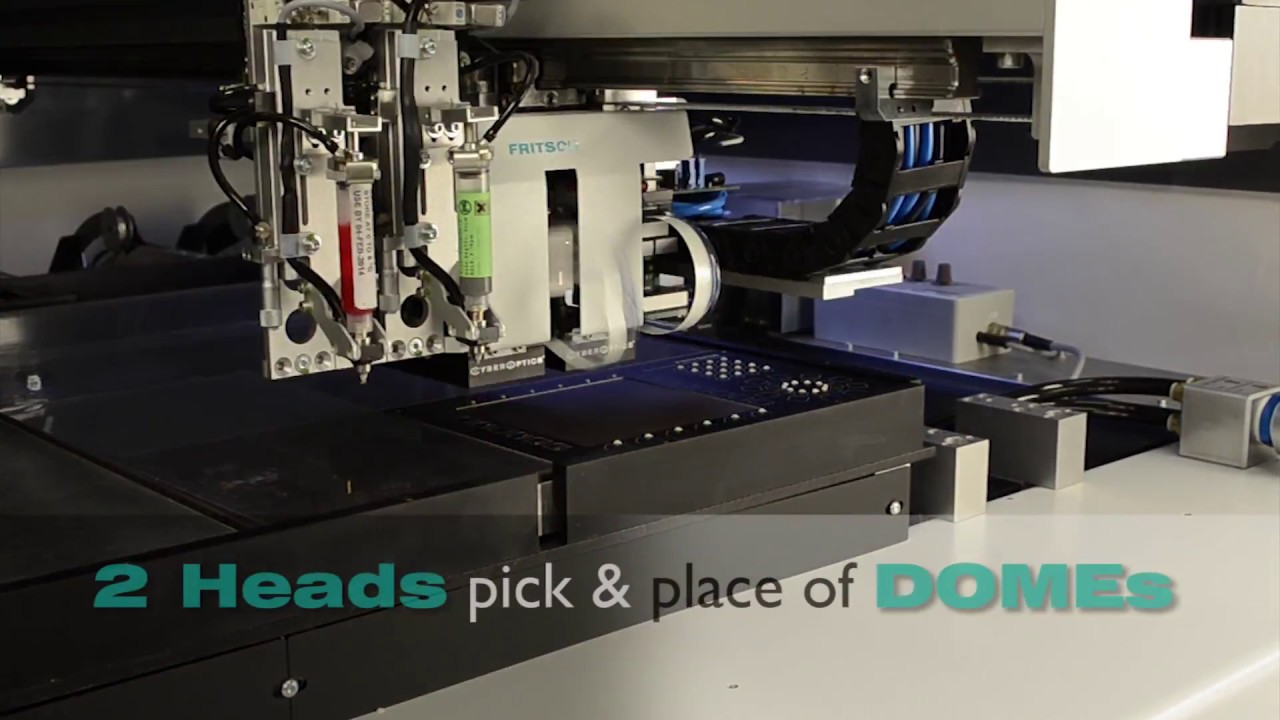

A Fritsch placeALL beültetőgépek nagy előnye, hogy akár 178 feedert (8 vagy 12 mm széles) is képesek kezelni, és tálcás vagy ömlesztett alkatrészek ültetésére is alkalmasak. A kezelt alkatrészek köre széles: a legkisebb 0201-es chipektől a Fine Pitch 70 × 70 mm-es alkatrészekig és a 0,3 mm-es osztású BGA-kig, µBGA-kig, CSP-kig, QFN-ekig és egyedi alkatrészekig, például csatlakozók, ThT LED-ek kivezetésekkel ültethetők be. A placeALL berendezés a gyorsabb beültetési sebesség érdekében egy, vagy két beültetőfejes konfigurációban kapható. A Fritsch automata beültetői egyszerre képesek forraszpaszta- és SMT-ragasztófejeket kezelni, így a teljes SMT-folyamatot egészen az reflow forrasztásig rugalmasan, de pontosan, stencilek nélkül végezheti a gép. A gyártás teljessé tételéhez a Fritsch portfóliójába tartozik még a batch vagy in-line reflow kemence is.

A gépek különböző munkaterületekkel állnak rendelkezésre, az XL modell akár 910 x 760 mm-es nyomtatott áramköri lapokat is képes kezelni, például LED alkalmazásokhoz. A beültetők offline állomásként vagy inline modellként is kaphatók.
