x|aminer

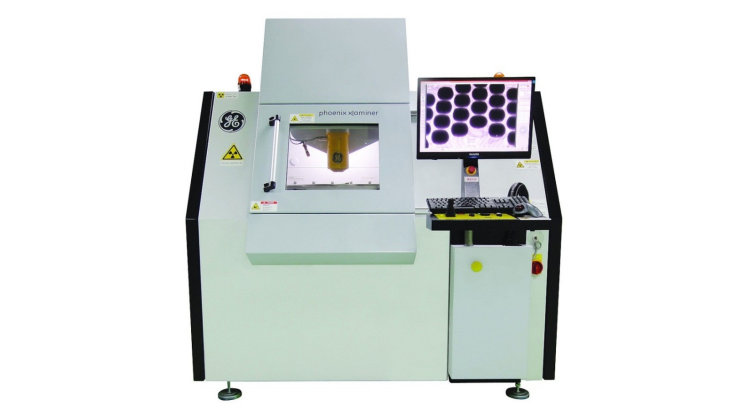

A GE Phoenix xIaminer röntgenberendezés kifejezetten elektronikai alkatrészek, elektronikus áramkörök és kisebb öntészeti termékek nagy felbontású 2D-s vizsgálatára lett kifejlesztve. A gép alacsony beruházási és működtetési költségek igényel. A röntgenberendezés 160 kV-os, 20 W-os teljesítményű végtelen élettartamú, nyitható mikrofókuszos röntgencsővel van szerelve. A CMOS Flatpanel detektor pedig biztosítja a nagy felbontású kiváló képminőséget az egyszerű és eredményes hibakereséshez. A phoenix x|act szoftver a 2D alkalmazásokhoz biztosít automatizált vizsgálati lehetőséget és felhasználóbarát kezelőfelületet.
- Részletek
- Paraméterek
- Opciók
• 2D-s röntgen
• 160 kV / 20W csőteljesítmény
• Nyitott mikrofókuszos cső, végtelen csőélettartam
• Transzmissziós csőfej
• Nagy sebességű CMOS Flat panel digitális detektor
• Nagy pontosságú 5 tengelyes (X, Y, Z, forgatás és döntés) CNC-mozgatórendszer
• Max. 1 μm érzékelési képesség
• Phoenix x-act vizsgáló és elemző software
• Ütközésgátló szenzor
• Kompakt méret
• Vizsgálható mintaméret: max 410 x 410 mm, 5 kg
- Csőfeszültség: 10-160 kV
- Csőáram: 5-800 µA
- Target: Tungsten on Aluminum (0.3 mm)
- Total nagyítás: akár 23.320x-os
- Detektálási határ: akár 0.5 µm
- Vizsgáló asztal mérete: 510 x 510 mm²
- Berendezés mérete: 1800 mm x 1985 mm x 1430 mm
-Automatizált mintatérkép akár a mintán belül is
-Ütközésvédelem a berendezés és a minták védelmére
-70°-os termékdöntés és 360°-os forgatás
-Lézeres pozícionáló
-Flash! Filters™ kép feldolgozása erősítő algoritmusok, hibák egyszerűbb és eredményesebb detektálhatósága
-
Transzmissziós röntgentechnológia elve
Roncsolásmentes vizsgálat hibakereséshez és minőségellenőrzéshez
-
Flash Filter
Képerősítő algoritmusok hatékonyabb hibakereséshez.
Videok
FlashFilter
Képerősítő opció a pontosabb hibaazonosításhoz.
