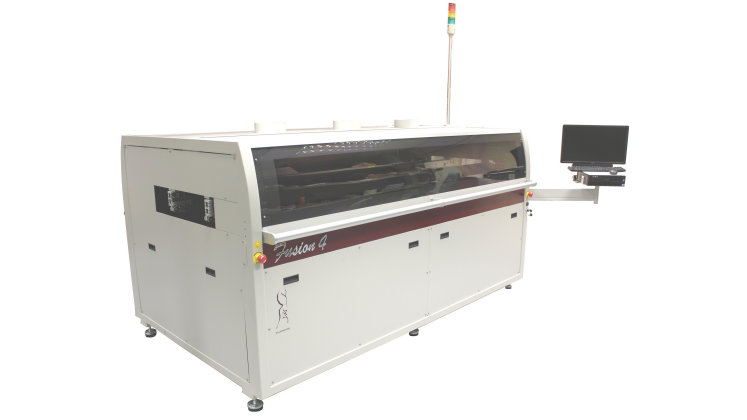

PILLARHOUSE FUSION INLINE SZELEKTÍVFORRASZTÓ

Fusion

A Pillarhouse új generációs inline szelektív forrasztó platformja. Ötvözi az alacsony ciklus időt a már megszokott flexibilitást, a kompakt géphosszal és kedvező piaci árral.

A berendezésben a minél rövidebb ciklus idő eléréséhez akár négy alfolyamat állomása alakítható ki, mint fluxer, előfűtő és két egymást követő forraszkád. Ezek lehetnek akár dupla kádas felépítésűek is.

UGRÁS A GYÁRTÓ HONLAPJÁRA

ADATLAP LETÖLTÉSE

Részletek
Opciók

Különböző kialakítások, 2-től a 4 állomásos kialakításig
Állítható méretű PCB kerettartó
Oldalsó keretbefogatás
Encoderes szervomotorok X, Y és Z tengelyeken
1,5 mm – 25 mm-es forrasz fúvóka
Dropjet fluxer
Alsó és felső oldali IR előfűtő
Előfűtés szabályozása infrahőmérővel
Automata helyezőpont-ellenőrzés
Forraszhullám-magasság mérése és beállítása
Automata forraszanyag-adagolók
Komplett szelektív forrasztó sorokhoz Nutek konvejor pályák akár paletta visszatérítéssel elérhetőek

Ultrahangos folyasztószer-felviteli egység
Felső infra előfűtő egység
Zárt visszacsatolású előfűtés pirométerrel
Több kéményes nagy forraszkádas kialakítás
Független Z-tengelyen mozgó duplakádas kialakítás
Lézeres panelgörbület-kompenzáció
Forraszkád gyorscserélő troli
Automataforrasz tekercs adagoló beépített felismeréssel
Dual lane kialakítás
PillarGen nitrogén generátor

Moduláris kialakítás

Tetszőlegesen konfigurálható fluxer, előfűtő és forrasztóállomás szám és sorrend
Mikrofúvóka

1,5 mm mikrofúvóka legnehezebben forrasztható pontokhoz.
Duplakád

Két forraszkád különböző ötvözetekhez vagy fúvóka kialakításhoz
Ringheater

Gyors és szelektív előfűtési opció
Előfűtés

Alsó és/vagy felső oldali előfűtés konfgurálható
Nitrogén analízátor

Védőgáz tisztaságának automata mérése
Ólmos és ólommentes kádak

Két ötvözet használata ugyanazon a berendezésen.
Előfűthető forraszkád

Gyorsan cserélhető forraszkád állomás offline fűtéssel.
Egyedi forraszkád kialakítások
Panel görbület vizsgálat

Forrasztás korrekciója a termék görbülete szerint.
