SelectiveRider
Ez a hiánypótló műszer bármely szelektív forrasztó gépállapot vizsgálatára lett tervezve. A Selective Rider segítségével ismételhető adatokat gyűjthetünk a gép és a folyamat kulcs paramétereiről biztosítva a gyártás stabilitását és megbízhatóságát. Az eszközzel mérhető a forrasz magasság, átmérője, hőmérséklete, fúvóka X/Y pontossága és az előfűtés hőmérséklete is.
A fluxolás tulajdonságai (szóráskép, X,Y pozíció, ismételhetőség) pedig a fluxer típusához választható mini Fluxometer teszt kuponnal vizsgálatható.
A gépállapot vizsgáló paletta berendezés képességeinek folyamatos követésére, meghibásodások detektálására, karbantartások hatékonyságának ellenőrzésére vagy berendezések összehasonlítására. A műszer a már jól ismert 6 csatornás SuperMole Gold 2 hőprofilmérő műszerrel működik.
- Részletek
- Paraméterek
- Opciók
- Bármely márkájú offline vagy inline szelektív forrasztóval használható
- Ismételhető, egyszerű és gyors gépállapot próbapanel nélkül
- Vizsgálható paraméterek:
- Előfűtési hőmérséklet a panel felső oldalán
- Forrasz hőmérséklet
- Forrasz magasság
- Fúvóka pozíció X, Y irányokban
- Forrasz átmérő
- Bemerülési idő
- Delta T forrasztáskor
- Fluxolási paraméterek vizsgálata, szóráskép, fluxer pozícióija, mennyiség
- DropJet és ultrahangos spray fluxerekhez egyaránt
- Helyező pontok vannak kialakítva a teszt lapkán automata kamerás illesztéses berendezésekhez
- Mérések kiértékelése és kulcs folyamat indikátorok (KPI) statisztikai követése (SPC) a MoleMAP software új Selective moduljában történik
- A műszer 6 csatornás SuperMole Gold 2 hőprofilmérővel működik
- Méretek: hossz 300 mm; szélesség 200 mm; magasság 35,4 mm, elfér bármely gépben, nagyobb konvejor szélesség esetén keretbe tehető
- Súly: 1.72 kg
- Szelektív forrasztás mellett hullámforrasztó gépállapot vizsgálatára is van megoldásunk a WaveRider
-

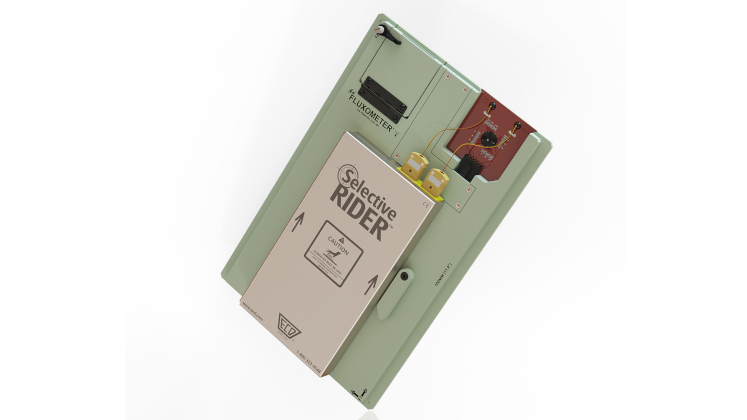

Selective Rider
6 csatornás Super Mole Gold2 műszerrel kompatibilis
-
A Rider alulról
Forraszmagasság mérő létra, fúvóka pozció kontakt szenzorok és fluxometer teszt lap
-
Rider kupon
Cserélhető mérőlap
-
Rider a gépben
A műszer bármely gépben keretben vagy keret nélkül is használható
-
Mini Fluxometer V-gauge
DropJet fluxer szórásképének, X-Y poziciójának vizsgálata
-
Mini Fluxometer
Spray fluxer mérése
